Cảm biến nhiệt độ hồng ngoại PC21MT-3WJ được thiết kế chuyên biệt cho dải đo rộng từ 0°C - 250°C, ngõ ra dạng J, và bộ phận Làm mát/Thổi khí (WJ) tích hợp. Sản phẩm thuộc dòng PyroCouple của CALEX – Anh Quốc, thương hiệu hàng đầu thế giới về công nghệ đo lường không tiếp xúc.
Sensors Việt Nam là nhà phân phối chính thức, cam kết cung cấp cảm biến đo nhiệt độ không tiếp xúc PC21MT-3WJ chính hãng, đầy đủ CO/CQ, cùng chính sách bảo hành 12 tháng, 1 đổi 1 và dịch vụ hỗ trợ kỹ thuật tận tâm.

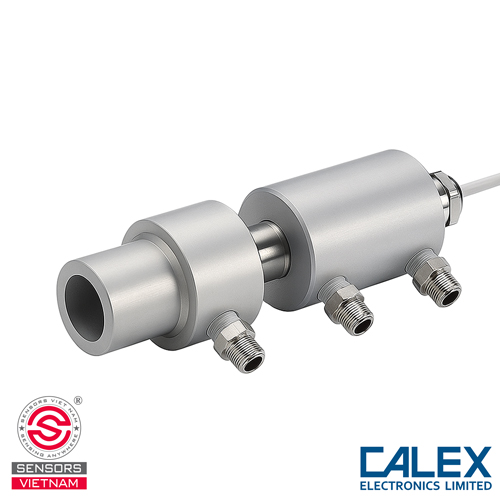

CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-3WJ
Cảm biến nhiệt độ hồng ngoại CALEX PC21MT-3WJ sở hữu thiết kế nhỏ gọn và tối giản, gồm các bộ phận sau:
- Vỏ Làm Mát (Air/Water Cooled Jacket): Vỏ bọc ngoài chuyên dụng, cho phép đưa khí nén sạch/nước luân chuyển bên trong để giữ nhiệt độ cảm biến ở mức an toàn.
- Vòng Thổi Khí (Air Purge Collar): Gắn ở đầu cảm biến, tạo ra một "màn chắn" khí sạch liên tục, ngăn chặn bụi, khói, hơi nước và các hạt vật chất nóng bám bẩn ống kính.
- Vỏ bảo vệ: Được chế tạo từ thép không gỉ 316 (Stainless Steel 316), có khả năng chống ăn mòn và độ bền cơ học rất cao.
- Ren: M16 x 1 mm, dễ dàng lắp đặt vào các vị trí khác nhau trên máy móc hoặc hệ thống sản xuất công nghiệp.
- Cáp kết nối: Dài 1m, cho phép khả năng kết nối linh hoạt với bộ điều khiển/thiết bị hiển thị.
- Xếp hạng bảo vệ: Đạt chuẩn IP65.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-3WJ
Cảm biến nhiệt độ không tiếp xúc PC21MT-3WJ hoạt động trên nguyên lý như sau:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ cho ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
- Phát xạ nhiệt: Mọi vật thể có nhiệt độ trên độ không tuyệt đối (0K hay 273.15°C) đều phát ra năng lượng bức xạ điện từ. Cường độ bức xạ sẽ tỷ lệ thuận với nhiệt độ bề mặt vật thể.
- Thu thập và hội tụ: Ống kính quang học của cảm biến đo nhiệt độ không tiếp xúc PC21MT-3WJ sẽ thu thập và hội tụ năng lượng bức xạ hồng ngoại từ vật thể mục tiêu.
- Bộ dò: Bức xạ hồng ngoại từ vật thể mục tiêu đã được hội tụ sẽ chiếu vào bộ dò (thường là Thermopile). Bộ dò sẽ chuyển năng lượng bức xạ thành tín hiệu điện.
- Xử lý tín hiệu: Mạch điện tử sẽ xử lý tín hiệu điện, sau đó hiệu chỉnh dựa trên độ phát xạ cố định (ϵ=0.95) và chuyển đổi nó thành tín hiệu đầu ra tiêu chuẩn.
- Đầu ra Thermocouple Type J: Cảm biến nhiệt độ từ xa PC21MT-3WJ cung cấp đầu ra là tín hiệu cặp nhiệt điện Type J, cho phép tích hợp trực tiếp và đơn giản vào các hệ thống điều khiển hoặc bộ ghi dữ liệu sử dụng chuẩn Thermocouple phổ biến.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-3WJ
- Model PC21MT-3WJ
- Dải đo 0 đến 250 độ C
- Ngõ ra Dạng J
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-3WJ
Cảm biến nhiệt độ hồng ngoại PC21MT-3WJ tập trung vào giám sát và kiểm soát nhiệt độ trong nhiều lĩnh vực:
- Công nghiệp Nhựa/Cao su: Giám sát nhiệt độ màng nhựa, băng tải, hoặc sản phẩm đang đùn/ép.
- Công nghiệp Thực phẩm: Đo nhiệt độ bề mặt thực phẩm đang chế biến, nướng, hoặc sấy.
- Công nghiệp Giấy & Dệt may: Kiểm soát nhiệt độ lô sấy, cuộn giấy hoặc vải.
- Bảo trì dự đoán (PdM): Giám sát nhiệt độ các bộ phận cơ khí, điện (ổ trục, động cơ, bảng mạch điện) mà không cần dừng máy.
- Luyện kim & Xử lý nhiệt: Giám sát nhiệt độ các vật liệu kim loại ở nhiệt độ thấp-trung bình.
- Kiểm tra và bảo trì thiết bị: Đo nhiệt độ các bộ phận máy móc như ổ trục, trục truyền động, con lăn, hộp số… để phát hiện sớm các vấn đề quá nhiệt. Giám sát nhiệt độ các bề mặt sơn trong thiết bị đóng cắt.
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-3WJ
Nhờ có thiết kế nhỏ gọn và đơn giản mà cảm biến nhiệt độ hồng ngoại PC21MT-3WJ có khả năng đấu nối rất dễ dàng:
Đấu nối hệ thống WJ
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Đấu nối nguồn
- Cấp nguồn: 24VDC.
- Đầu ra Thermocouple Type J: Hai dây tín hiệu còn lại sẽ cho ra đầu ra Thermocouple Type J. Cần đấu nối hai dây này vào cổng đầu vào Type J của thiết bị nhận tín hiệu (PLC/Bộ điều khiển nhiệt độ/Bộ ghi dữ liệu) có chức năng bù nhiệt độ mối nối lạnh (Cold Junction Compensation - CJC).
Lắp đặt Cơ khí
- Sử dụng ren M16 x 1 mm để cố định cảm biến.
- Đảm bảo ống kính cảm biến sạch sẽ và không bị cản trở.
- Tuân thủ tỷ lệ FOV 2:1 (ví dụ: ở khoảng cách 20cm, điểm đo có đường kính 10cm), đảm bảo điểm đo nhỏ hơn hoặc bằng mục tiêu.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-3WJ TẠI SENSOR VIỆT NAM
Với những ưu điểm vượt trội như độ chính xác cao, cho kết quả nhanh và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, cảm biến nhiệt độ hồng ngoại PC21MT-3WJ là sự lựa chọn phổ biến của hàng ngàn doanh nghiệp trên toàn thế giới.
Để đảm bảo mua được sản phẩm PC21MT-3WJ chính hãng, với chất lượng cao, đầy đủ giấy tờ CO/CQ và chế độ bảo hành 12 tháng tốt nhất, quý khách hàng đừng ngần ngại mà hãy chọn SENSOR VIỆT NAM - nhà phân phối chiến lược của CALEX tại Việt Nam
