PC21MT-1WJ là cảm biến nhiệt độ hồng ngoại không tiếp xúc được thiết kế để đo nhiệt độ ở dải trung bình (0°C - 250°C). Đây là phiên bản 4 dây với đầu ra tín hiệu chính là 0-50 mV và sở hữu bộ phận Làm mát/Thổi khí (WJ) tích hợp.
Cảm biến đó nhiệt độ không tiếp xúc này là một model trong dòng PyroCouple của CALEX - một thương hiệu chuyên sản xuất - kinh doanh các sản phẩm điện tử, điển hình là thiết bị đo lường nhiệt độ không tiếp xúc. Sensors Việt Nam hiện là nhà phân phối chính thức của hãng với đầy đủ CO/CQ, chính sách bảo hành 12 tháng, 1 đổi 1 và dịch vụ kỹ thuật chuyên nghiệp, tận tâm.

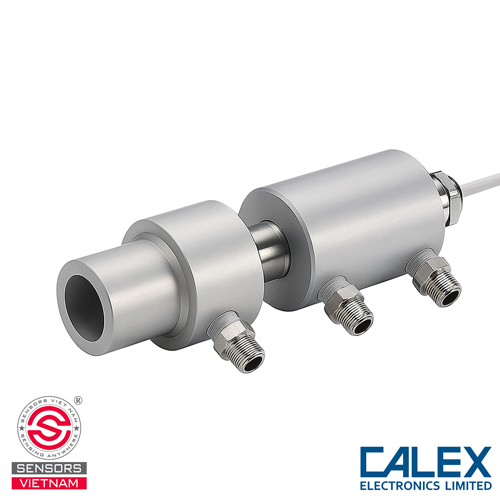

CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-1WJ
Cảm biến nhiệt độ hồng ngoại PC21MT-1WJ được cấu thành từ:
- Vỏ Làm Mát (Air/Water Cooled Jacket): Vỏ bọc ngoài chuyên dụng, cho phép đưa khí nén sạch/nước luân chuyển bên trong để giữ nhiệt độ cảm biến ở mức an toàn.
- Vòng Thổi Khí (Air Purge Collar): Gắn ở đầu cảm biến, tạo ra một "màn chắn" khí sạch liên tục, ngăn chặn bụi, khói, hơi nước và các hạt vật chất nóng bám bẩn ống kính.
- Vỏ: Thân bằng thép không gỉ 316, chống chịu hóa chất và môi trường khắc nghiệt. Đạt chuẩn bảo vệ IP65 (chống bụi và tia nước).
- Ống kính (Lens): Thu thập và tập trung bức xạ hồng ngoại từ vật thể.
- Bộ phận cảm biến (Thermopile): Là thành phần cốt lõi, chuyển đổi năng lượng IR thành tín hiệu điện áp tỷ lệ (mV).
- Mạch điện tử: Xử lý tín hiệu, hiệu chỉnh độ phát xạ (ϵ=0.95 cố định) và bù trừ nhiệt độ môi trường.
- Cáp 4 dây: Dùng để cấp nguồn và truyền tải hai loại tín hiệu đầu ra.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-1WJ
Cảm biến nhiệt độ hồng ngoại PC21MT-1WJ đo lường cường độ bức xạ hồng ngoại (trong dải phổ 8 - 14μm) phát ra từ vật thể mục tiêu. Thông qua cơ chế như sau:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ cho ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
- Thu nhận & Chuyển đổi:
+ Ống kính thu nhận bức xạ, Thermopile chuyển thành tín hiệu mV.
+ Mạch điện tử tích hợp chuyển đổi tín hiệu mV sang tín hiệu dòng điện tuyến tính tương ứng nhiệt độ.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-1WJ
- Model PC21MT-1WJ
- Dải đo 0 đến 250 độ C
- Ngõ ra 0-50mV
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-1WJ
Với dải đo cao và khả năng chống chịu môi trường khắc nghiệt, PC21MT-1WJ thường được ưu tiên sử dụng trong các hoạt động sau:
- Ngành luyện kim và đúc: Giám sát nhiệt độ khuôn, bề mặt phôi kim loại sau khi gia công, nơi có nhiệt độ bề mặt cao và môi trường nhiều bụi.
- Ngành thủy tinh/gốm sứ: Đo nhiệt độ bên ngoài lò nung, các khu vực sấy nóng hoặc các vật liệu đang được nung.
- Công nghiệp gia công nhiệt: Kiểm soát nhiệt độ bề mặt của các băng tải, trục lăn trong quá trình sấy hoặc gia nhiệt.
- Bảo trì dự phòng: Giám sát nhiệt độ các điểm nóng trong hệ thống điện áp lớn hoặc các chi tiết máy móc bị quá nhiệt do ma sát.
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-1WJ
Đấu nối hệ thống WJ
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn khí nén sạch (cho vòng thổi khí) và nguồn nước/khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Đấu nối tín hiệu:
- Đấu nối tín hiệu chính (0-50 mV): Nối dây 1 và 2 vào ngõ vào Analog điện áp trở kháng cao của thiết bị đọc (PLC/Bộ điều khiển).
- Hiệu chỉnh tỷ lệ (Scaling): Lập trình thiết bị đọc để chuyển đổi 0 mV ↔0∘C và 50 mV ↔250∘C.
Hướng dẫn sử dụng cảm biến nhiệt hồng ngoại PC21MT-1WJ:
- Lắp đặt: Gắn cảm biến chắc chắn bằng ren M18.

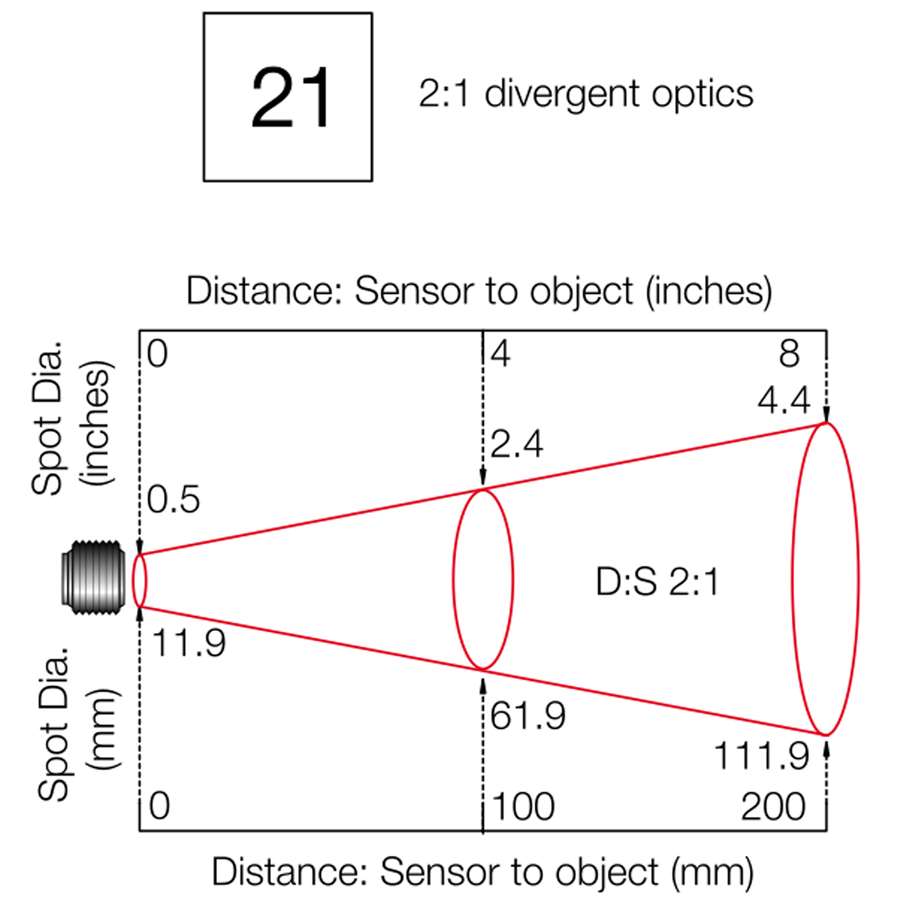

- Định vị: Đảm bảo khoảng cách D sao cho kích thước điểm đo S nhỏ hơn vật thể (theo tỷ lệ D:S=2:1). Ví dụ: Nếu vật thể là 10 cm, khoảng cách tối đa là 10×2=20 cm.
