Cảm biến nhiệt độ hồng ngoại PC21LT-3 là công cụ được thiết kế chuyên biệt để đo lường hiệu quả trong dải nhiệt độ từ -20°C đến 100°C. PC21LT-3 thuộc dòng PyroCouple của CALEX – Anh Quốc, thương hiệu uy tín hàng đầu với hơn 40 năm kinh nghiệm trong lĩnh vực công nghệ đo lường không tiếp xúc.
Sensors Việt Nam tự hào là nhà phân phối chính thức của CALEX tại Việt Nam. Chúng tôi cam kết mang đến sản phẩm cảm biến nhiệt độ không tiếp xúc với độ chính xác, độ bền, độ ổn định và tốc độ đáp ứng vượt trội.

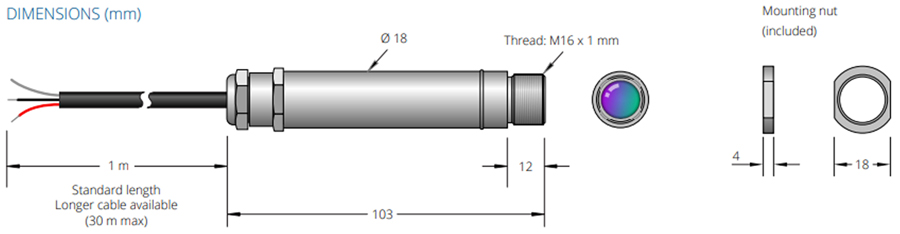

CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-3
Cảm biến nhiệt độ hồng ngoại PC21LT-3 được thiết kế để hoạt động ổn định, nhanh chóng và chính xác trong môi trường công nghiệp nhiều bụi bẩn, lạnh, ẩm:
- Vỏ bảo vệ: Được chế tạo từ thép không rỉ SS316 chất lượng cao, với kích thước tiêu chuẩn công nghiệp M18 - đảm bảo khả năng chống ăn mòn và độ bền cơ học cao.
- Hệ thống ống kính quang học: Thu nhận và hội tụ năng lượng bức xạ hồng ngoại phát ra từ vật thể, bộ phận này được tối ưu hóa để thu nhận bức xạ -20°C đến 100°C.
- Bộ cảm biến: Có nhiệm vụ chuyển đổi năng lượng bức xạ hồng ngoại thành tín hiệu điện áp.
- Mạch điện tử tích hợp: Xử lý tín hiệu điện áp từ bộ cảm biến, tính toán nhiệt độ thực tế, và chuyển đổi thành tín hiệu tiêu chuẩn Dạng J.
- Cáp kết nối: Dài 1m và được tích hợp sẵn, làm nhiệm vụ truyền tín hiệu ngõ ra một cách ổn định về các thiết bị đọc/điều khiển.
- Cảm biến đo nhiệt độ không tiếp xúc cực kỳ lý tưởng cho các vật thể dễ biến dạng, đang chuyển động, hoặc trong môi trường cần tiêu chuẩn vệ sinh cao (ngành thực phẩm).
.jpg)
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-3
Cảm biến nhiệt độ hồng ngoại PC21LT-3 hoạt động dựa trên nguyên lý như sau:
- Bức xạ Hồng ngoại: Mọi vật thể có nhiệt độ trên độ không tuyệt đối đều phát ra bức xạ điện từ. Cảm biến sẽ thu nhận tia hồng ngoại của bức xạ.
- Thu nhận và Hội tụ: Ống kính thu nhận bức xạ phát ra từ vật thể.
- Chuyển đổi Điện áp: Bức xạ hội tụ tác động lên Bộ cảm biến, sau đó thông qua quá trình xử lý để tạo ra một tín hiệu điện áp tỷ lệ thuận với nhiệt độ bề mặt vật thể.
- Xử lý và Xuất tín hiệu Dạng J: Mạch điện tử tích hợp sẽ tính toán và hiệu chuẩn (theo hệ số phát xạ ϵ=0.95) để chuyển đổi tín hiệu mV thành giá trị nhiệt độ.
- Kết quả cuối cùng được xuất ra dưới tín hiệu Dạng J tiêu chuẩn, tương thích với hầu hết các bộ điều khiển nhiệt độ và PLC trên thị trường.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-3
- Model PC21LT-3
- Dải đo -20°C đến 100°C
- Ngõ ra Dạng J
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-3
Với dải đo thấp và độ chính xác cao, cảm ứng nhiệt độ hồng ngoại PC21LT-3 là lựa chọn hàng đầu cho các hoạt động sau:
- Ngành Thực phẩm & Đồ uống: Giám sát nhiệt độ bề mặt thực phẩm trên băng chuyền (ví dụ: sau khi làm lạnh, đông lạnh), đảm bảo tuân thủ tiêu chuẩn vệ sinh và an toàn thực phẩm.
- Kho lạnh và HVACR: Đo nhiệt độ tường, sàn, hoặc các bề mặt bên trong kho lạnh, hệ thống điều hòa không khí để kiểm soát hiệu suất làm lạnh và tối ưu hóa năng lượng.
- Ngành Dệt may: Kiểm soát nhiệt độ bề mặt các cuộn vải, vật liệu mềm dẻo, hoặc trong các quy trình sấy nhiệt độ thấp.
- Sản xuất Giấy: Đo và kiểm soát nhiệt độ bề mặt giấy, bìa carton trong quá trình sấy hoặc làm mát.
- Giám sát Khu vực Dễ vỡ/Nguy hiểm: Đo nhiệt độ của các vật thể dễ bị hư hại khi tiếp xúc, hoặc các khu vực cần đo mà không thể lắp đặt cảm biến tiếp xúc.
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-3
Lắp đặt Cơ khí:
- Sử dụng ren M18 hoặc giá đỡ chuyên dụng để gắn cảm biến.
- Đảm bảo hướng ống kính cảm biến thẳng góc với bề mặt vật thể cần đo.
- Lưu ý Khoảng đo 2:1: Kích thước điểm đo bằng một nửa khoảng cách từ cảm biến đến vật thể (ví dụ: đo ở L=500mm, điểm đo D=250mm).
Đấu nối Điện
- Nguồn cấp: Cấp nguồn 24VDC theo đúng cực tính cho cảm biến.
- Ngõ ra Dạng J: Kết nối hai dây tín hiệu ngõ ra với thiết bị đọc/điều khiển (như PLC, bộ hiển thị nhiệt độ, bộ chuyển đổi tín hiệu) được cấu hình để đọc tín hiệu Thermocouple loại J.
Vận hành
- Cảm biến đo nhiệt độ hồng ngoại hoạt động ổn định với hệ số phát xạ ϵ=0.95 cố định.
- Đối với các vật liệu có hệ số phát xạ khác biệt, người dùng cần hiệu chỉnh thêm tại thiết bị nhận tín hiệu (nếu có).
- Đảm bảo ống kính cảm biến luôn sạch sẽ để duy trì độ chính xác.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-3 TẠI SENSOR VIỆT NAM
Cảm biến nhiệt độ hồng ngoại PC21LT-3 CALEX là giải pháp đo lường không tiếp xúc lý tưởng cho dải nhiệt độ -20°C đến 100°C. Với ưu điểm tốc độ đáp ứng nhanh (240ms), thiết kế bền bỉ (SS316, IP65), và tín hiệu ngõ ra Dạng J phổ biến, đây sẽ là công cụ không thể thiếu trong các ngành công nghiệp cần kiểm soát nhiệt độ lạnh và trung bình một cách nghiêm ngặt.
Sensors Việt Nam – Nhà phân phối chính thức CALEX tại Việt Nam cam kết mang đến cho quý khách hàng sản phẩm chính hãng 100%, CO/CQ đầy đủ, chính sách bảo hành 12 tháng, 1 đổi 1 uy tín và hỗ trợ kỹ thuật chuyên sâu, giúp tích hợp sản phẩm vào hệ thống một cách hiệu quả nhất.
Hãy liên hệ ngay với Sensors Việt Nam để được tư vấn và nhận báo giá tốt nhất cho cảm biến đo nhiệt độ không tiếp xúc PC21LT-3
