Cảm biến nhiệt độ PC21LT-1WJ là model tiêu biểu thuộc dòng PyroCouple của CALEX (Vương Quốc Anh) - một trong những thương hiệu uy tín hàng đầu thế giới, với hơn 40 năm hoạt động trong lĩnh vực sản xuất cảm biến nhiệt độ từ xa. CALEX nổi tiếng với các sản phẩm có chất lượng vượt trội, độ ổn định cao, chính xác và thời gian đáp ứng cực kỳ nhanh.
Sensors Việt Nam là nhà phân phối chính thức các dòng sản phẩm của CALEX tại Việt Nam, chúng tôi cam kết cung ứng sản phẩm chất lượng cao, giá thành cạnh tranh, chế độ bảo hành uy tín và hỗ trợ kỹ thuật tận tình.

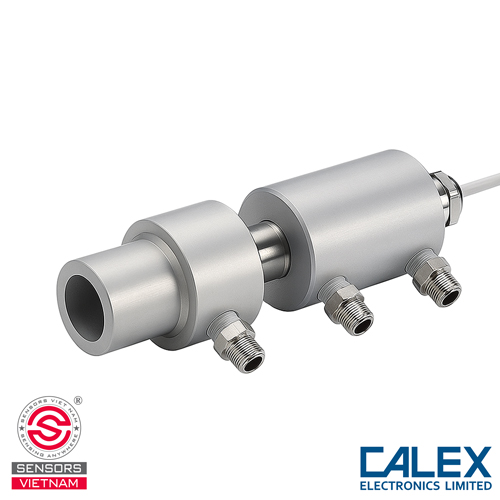

CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-1WJ
Cảm biến nhiệt độ hồng ngoại PC21LT-1WJ sở hữu cấu hình nhỏ gọn, được thiết kế để hoạt động tối ưu trong môi trường công nghiệp khắc nghiệt và biến động liên tục:
- Vỏ Làm Mát (Air/Water Cooled Jacket): Vỏ bọc ngoài chuyên dụng, cho phép đưa khí nén sạch/nước luân chuyển bên trong để giữ nhiệt độ cảm biến ở mức an toàn.
- Vòng Thổi Khí (Air Purge Collar): Gắn ở đầu cảm biến, tạo ra một "màn chắn" khí sạch liên tục, ngăn chặn bụi, khói, hơi nước và các hạt vật chất nóng bám bẩn ống kính.
- Vỏ: Được chế tạo từ thép SS316 cao cấp nhất, với kích thước chuẩn M18, giúp bảo vệ thiết bị khỏi bị ăn mòn, chống lại bụi bẩn và các tác động cơ học liên tục trong thời gian dài.
- Ống kính: Đóng vai trò thu nhận và hội tụ năng lượng bức xạ hồng ngoại từ vật thể cần đo nhiệt độ. Ống kính làm từ các vật liệu chuyên dụng như Germanium.
- Bộ cảm biến: Đây là bộ phận cốt lõi, có nhiệm vụ chuyển đổi năng lượng bức xạ hồng ngoại thành tín hiệu điện.
- Mạch điện tử và Bộ vi xử lý: Đảm nhận nhiệm vụ xử lý tín hiệu điện từ bộ cảm biến thành giá trị nhiệt độ.
- Cáp kết nối: Cáp tín hiệu dài 1m được tích hợp sẵn, đảm bảo truyền tín hiệu ngõ ra về thiết bị đọc/điều khiển chuẩn xác, ổn định.
- Với mẫu PC21LT-1WJ, đầu ra bao gồm: Tín hiệu 0-50 mV đại diện cho nhiệt độ đối tượng đo và tín hiệu 4-20 mA đại diện cho nhiệt độ môi trường cảm biến.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-1WJ
Cảm biến đo nhiệt độ từ xa PC21LT-1WJ hoạt động dựa trên nguyên lý cụ thể như sau:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ cho ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
- Bức xạ Hồng ngoại: Bất kỳ vật thể nào có nhiệt độ trên độ không tuyệt đối (0K hay -273,15°C) đều phát ra bức xạ điện từ.
- Thu nhận và Hội tụ: Ống kính của cảm biến sẽ thu nhận và hội tụ bức xạ hồng ngoại từ bề mặt vật thể.
- Chuyển đổi tín hiệu: Bức xạ hồng ngoại sau khi hội tụ sẽ tác động lên Bộ cảm biến để chuyển đổi thành tín hiệu điện áp tỷ lệ thuận với nhiệt độ bề mặt của vật thể.
- Xử lý và Xuất tín hiệu: Mạch điện tử tích hợp sẽ xử lý tín hiệu điện áp theo hệ số phát xạ đã được thiết lập sẵn (ϵ=0.95 - cho hầu hết các vật liệu phi kim loại) và các tham số khác để cho ra giá trị nhiệt độ chính xác nhất.
Nguyên lý đo nhiệt độ không tiếp xúc này cho phép cảm biến nhiệt độ hồng ngoại PC21LT-1WJ xác định nhiệt độ các vật thể chuyển động liên tục, vật liệu có kết cấu mềm, hoặc đo nhiệt độ vật thể trong môi trường công nghiệp có nhiệt độ cao/nguy hiểm.
.jpg)
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-1WJ
- Model: PC21LT-1WJ
- Dải đo: -20°C - 100°C
- Ngõ ra: 0-50mV
- Khoảng đo: 1 mét
- Thời gian đáp ứng: 240 ms
- Cáp đi kèm: 1 m
- Kích thước: M18, thép không rỉ SS316
- Nguồn cấp: 24VDC
- Xuất xứ: CALEX - Anh quốc
- Bảo hành: 12 tháng, 1 đổi 1
- CO/ CQ: đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-1WJ
Cảm biến PC21LT-1WJ được ứng dụng rộng rãi trong nhiều lĩnh vực:
Công nghiệp sản xuất và chế biến
Cảm biến được sử dụng để đo nhiệt độ bề mặt của các sản phẩm đang di chuyển trên dây chuyền sản xuất, đặc biệt trong các quy trình yêu cầu độ chính xác cao như kiểm soát chất lượng trong ngành thực phẩm, dệu may, công nghiệp nhựa.
Kiểm soát quy trình nhiệt
Trong các lò sấy, máy ép nhiệt, máy sơn, hoặc các thiết bị xử lý nhiệt khác, cảm biến được sử dụng để giám sát và điều khiển nhiệt độ bề mặt sản phẩm mà không cần tiếp xúc trực tiếp.
Đo lường nhiệt độ động cơ và máy móc
Cảm biến có thể được lắp đặt để theo dõi nhiệt độ bề mặt động cơ, rulo, dây chuyền truyền động và các bộ phận máy khác mà không làm gián đoạn hoạt động.
Ứng dụng trong lĩnh vực năng lượng
Được sử dụng để giám sát nhiệt độ ống dẫn, thiết bị trao đổi nhiệt, và các bộ phận khác trong hệ thống năng lượng.
Ứng dụng ngoài công nghiệp
Cảm biến cũng được ứng dụng trong hệ thống xây dựng thông minh, giám sát nhiệt độ vật liệu xây dựng, và các ứng dụng ghi chép dữ liệu nhiệt độ tự động.
.jpg)
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-1WJ
Dưới đây là hướng dẫn chi tiết cách lắp đặt và sử dụng cảm biến nhiệt độ hồng ngoại PC21LT-1WJ:
Đấu nối hệ thống WJ
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Lắp đặt cơ khí
- Gắn cảm biến vào vị trí đo bằng ren M18 hoặc sử dụng phụ kiện giá đỡ chuyên dụng.
- Đảm bảo bề mặt cảm biến (ống kính) luôn sạch sẽ và hướng thẳng vào vật thể cần đo.
- Lưu ý Khoảng đo (FOV) 2:1: Khoảng cách đo càng xa thì kích thước điểm đo sẽ càng lớn (ví dụ: ở khoảng cách L=200mm thì đường kính điểm đo là D=100mm
- Cảm biến được lắp vào bằng ren M16 x 1mm pitch. Chuẩn bị lỗ ren M16 trên bề mặt hoặc sử dụng các khung lắp ráp tùy chọn (Adjustable mounting bracket ABS hoặc Fixed mounting bracket FBS).
Đấu nối điện
Nguồn cấp: Cấp nguồn 24VDC theo đúng cực tính cho cảm biến đo nhiệt độ không tiếp xúc PC21LT-1WJ.
- Tắt nguồn điện (nếu có) của thiết bị đọc.
- Đấu nối dây (+) của cảm biến vào cổng Analog Input (+) mV trên thiết bị đọc.
- Đấu nối dây (-) của cảm biến vào cổng Analog Input (-) / COM trên thiết bị đọc.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21LT-1WJ TẠI SENSOR VIỆT NAM
Cảm biến nhiệt độ hồng ngoại PC21LT-1WJ là giải pháp đo nhiệt độ từ xa tối ưu, giúp nâng cao hiệu suất và chất lượng trong mọi quy trình công nghiệp. Sản phẩm có độ chính xác cao trong dải nhiệt độ -20°C - 100°C, thời gian đáp ứng nhanh (240ms), thiết kế nhỏ gọn và bền bỉ (SS316, M18, IP65).
Sensors Việt Nam (bao gồm sensors.vn và Cambien.com.vn) là nhà phân phối chính thức các sản phẩm cảm biến từ hãng Calex. Chúng tôi cung cấp các sản phẩm cảm biến nhiệt độ hồng ngoại chất lượng đảm bảo, giá cả cạnh tranh và dịch vụ tốt nhất.
Hãy liên hệ ngay với Sensors Việt Nam để được tư vấn chi tiết và nhận báo giá ưu đãi ngay hôm nay!
