Cảm biến nhiệt độ hồng ngoại PC21HT-4WJ của Calex (Anh Quốc) là một giải pháp đo lường nhiệt độ cao không tiếp xúc trong dải 0°C đến 500°C. Sản phẩm được thiết kế để cung cấp tín hiệu đầu ra dạng thermocouple loại K (Type K). PC21HT-4WJ phù hợp cho các ứng dụng công nghiệp yêu cầu tích hợp trực tiếp với các hệ thống đo lường thermocouple truyền thống và là lựa chọn được ưa thích trong các ngành công nghiệp hiện đại.
Sensors Việt Nam hiện là nhà phân phối chính thức các dòng sản phẩm cảm biến chính hãng từ CALEX, chúng tôi cam kết có giấy tờ chứng nhận đầy đủ, chế độ bảo hành hợp lý, giá cả cạnh tranh và dịch vụ hỗ trợ chuyên nghiệp, tận tâm

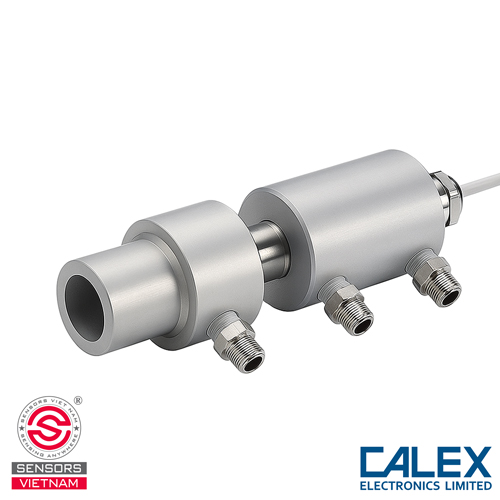

CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-4WJ
Cảm biến PC21HT-4WJ bao gồm các thành phần chính:
Hệ thống quang học với độ phân giải 2:1: Cảm biến được trang bị thấu kính Germanium với độ phân giải 2:1, cho phép phát hiện và tập trung năng lượng hồng ngoại từ vật thể cần đo vào phần tử cảm biến.
Phần tử cảm biến Thermopile: Cảm biến sử dụng công nghệ Thermopile, bao gồm hàng trăm cặp thermocouple được nối tiếp với nhau. Khi bức xạ hồng ngoại từ vật thể tác động lên phần tử này sẽ tạo ra một chênh lệch nhiệt độ, chuyển đổi năng lượng hồng ngoại thành tín hiệu điện áp.
Vỏ bảo vệ:
- Sản phẩm được bảo vệ bởi phần vỏ hình trụ có kích thước tiêu chuẩn 18 mm×103 mm, được làm từ chất liệu thép không gỉ 316 - đảm bảo độ bền, khả năng chống ăn mòn và làm việc ổn định xuyên suốt môi trường công nghiệp khắc nghiệt.
- Vỏ Làm Mát (Air/Water Cooled Jacket): Vỏ bọc ngoài chuyên dụng, cho phép đưa khí nén sạch/nước luân chuyển bên trong để giữ nhiệt độ cảm biến ở mức an toàn.
- Vòng Thổi Khí (Air Purge Collar): Gắn ở đầu cảm biến, tạo ra một "màn chắn" khí sạch liên tục, ngăn chặn bụi, khói, hơi nước và các hạt vật chất nóng bám bẩn ống kính.
Mạch điều khiển và bộ xử lý tín hiệu: Thiết bị trang bị mạch điện tử tinh vi để xử lý tín hiệu từ Thermopile, khuếch đại, và chuyển đổi chúng thành dạng tín hiệu thermocouple loại K.
Cáp kết nối: Cảm biến đi kèm cáp kết nối dài 1 mét, được thiết kế để kết nối trực tiếp với các thiết bị hiển thị, bộ ghi dữ liệu, hoặc bộ điều khiển.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-4WJ
Cảm biến nhiệt độ hồng ngoại PC21HT-4WJ hoạt động qua các bước sau:
Bước 1: Thu nhận bức xạ hồng ngoại từ vật thể
Hệ thống quang học của cảm biến tập trung năng lượng hồng ngoại phát ra từ bề mặt vật thể cần đo. Mọi vật thể có nhiệt độ cao hơn 0 Kelvin (-273°C) đều phát ra bức xạ hồng ngoại, và cảm biến sẽ phát hiện phạm vi sóng từ 8 đến 14 micromet (μm). Độ phát xạ được cố định ở mức 0.95.
Bước 2: Chuyển đổi bức xạ hồng ngoại thành nhiệt
Phần tử cảm biến Thermopile hấp thụ năng lượng hồng ngoại từ vật thể. Vùng hấp thụ nóng lên, tạo ra một chênh lệch nhiệt độ (ΔT) giữa vùng nóng - nơi hấp thụ hồng ngoại và vùng lạnh. Chênh lệch nhiệt độ này tỉ lệ với cường độ bức xạ hồng ngoại nhận từ vật thể.
Bước 3: Chuyển đổi hiệu ứng nhiệt thành tín hiệu điện
Khi có sự chênh lệch nhiệt độ giữa hai đầu của một dây dẫn (các cặp thermocouple trong Thermopile), các điện tích sẽ bị tách rời và tạo ra một lực điện động. Hàng trăm cặp thermocouple được nối tiếp với nhau trong thiết bị, mỗi cặp sẽ sinh ra một điện áp nhỏ tỉ lệ với chênh lệch nhiệt độ. Tổng cộng tạo ra một điện áp đầu ra đáng kể, với độ nhạy khoảng 41 μV/°C cho thermocouple loại K.
Bước 4: Chuyển đổi thành tín hiệu thermocouple loại K
Mạch xử lý tín hiệu bên trong cảm biến tiếp nhận tín hiệu điện áp từ Thermopile và chuyển đổi nó thành tín hiệu thermocouple loại K tiêu chuẩn.
Bước 5: Đầu ra cuối cùng
Đầu ra của cảm biến nhiệt độ hồng ngoại PC21HT-4WJ bao gồm:
- Tín hiệu thermocouple loại K (K-type) đại diện cho nhiệt độ đối tượng đo.
- Tín hiệu 4-20 mA đại diện cho nhiệt độ cảm biến nội bộ.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-4WJ
- Model PC21HT-4WJ
- Dải đo 0 đến 500 độ C
- Ngõ ra Dạng J
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-4WJ
Nhờ khả năng đo nhiệt độ không tiếp xúc lên đến 500°C với đầu ra thermocouple loại K tiêu chuẩn, cảm biến nhiệt độ hồng ngoại PC21HT-4WJ được ứng dụng rộng rãi trong các ngành công nghiệp:
Công nghiệp luyện kim và xử lý kim loại
Cảm biến được sử dụng để đo nhiệt độ bề mặt thép, tấm thép cuộn, sản phẩm kim loại tại các lò luyện, lò nung, và hệ thống xử lý nhiệt. Thermocouple loại K có khả năng chống oxidation tốt và thích hợp cho môi trường này. Khả năng tích hợp trực tiếp với các hệ thống đó giúp đơn giản hóa quá trình giám sát.
Công nghiệp sản xuất gốm sứ và vật liệu chịu lửa
Trong các lò nung gốm sứ, lò gạch, hoặc sản xuất vật liệu chịu lửa, cảm biến được dùng để kiểm soát nhiệt độ quy trình. Tín hiệu thermocouple loại K có thể được đọc bởi các thiết bị ghi chép nhiệt độ lâu năm tiêu chuẩn.
Hệ thống HVAC
Thermocouple loại K được sử dụng để giám sát nhiệt độ nước, không khí, và các chất lỏng khác trong hệ thống sưởi, thông gió, và điều hòa không khí trong các tòa nhà công nghiệp và dân dụng.
Công nghiệp hóa chất và dầu khí
Trong các nhà máy hóa chất, lò phản ứng, và hệ thống xử lý dầu khí, cảm biến được sử dụng để giám sát nhiệt độ bề mặt các bộ phận.
Công nghiệp năng lượng
Cảm biến được sử dụng để theo dõi nhiệt độ ống dẫn hơi nước, thiết bị trao đổi nhiệt, và các bộ phận khác trong hệ thống năng lượng nhiệt điện. Khả năng tích hợp với hệ thống PLC và SCADA là rất quan trọng.
Công nghiệp sản xuất kính
Trong các lò nung kính và các thiết bị xử lý kính, cảm biến được dùng để kiểm soát nhiệt độ quy trình sản xuất kính.
Công nghiệp thực phẩm
Thermocouple loại K được sử dụng để giám sát nhiệt độ trong các quy trình sấy, nướng, nấu, và xử lý thực phẩm để đảm bảo an toàn và chất lượng.
Ngành hàng không vũ trụ và ứng dụng quân sự
Thermocouple loại K được sử dụng rộng rãi trong ngành hàng không vũ trụ do độ cứng vững và khả năng chịu được các điều kiện khắc nghiệt.
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-4WJ
Sơ đồ kết nối cơ bản
Cảm biến nhiệt độ hồng ngoại PC21HT-4WJ cung cấp cả tín hiệu thermocouple loại K và tín hiệu 4-20 mA:
Đấu nối hệ thống WJ
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Kết nối cáp điện: Kết nối cáp nguồn 24 V DC từ nguồn cấp đã chuẩn bị (đảm bảo độ ổn định của nguồn cấp).
Đấu nối điện áp cấp
- Dây PWR+ (màu đỏ): Nối vào +24 V DC
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Đấu nối tín hiệu đầu ra
- Dây OP+ (màu xanh hoặc trắng): Tín hiệu thermocouple loại K dương (positive)
- Dây OP- (màu xanh đậm hoặc xám): Tín hiệu thermocouple loại K âm (negative)
Các bước lắp đặt
Chuẩn bị vị trí lắp đặt
- Cảm biến nên được lắp đặt sao cho phía trước của cảm biến (mặt với ống kính) hướng trực tiếp về phía bề mặt đối tượng cần đo.
- Khoảng cách từ cảm biến đến đối tượng nằm trong khoảng từ 0.2 m đến 1 mét (tùy vào độ phân giải 2:1 của PC21).
- Đảm bảo không có vật cản gây che phủ vùng cảm biến như khí nóng, khói, hơi nước, bụi.
Chuẩn bị điểm lắp ráp
Cảm biến được lắp vào bằng ren M16 x 1mm pitch. Chuẩn bị lỗ ren M16 trên bề mặt hoặc sử dụng các khung lắp ráp tùy chọn.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-4WJ TẠI SENSOR VIỆT NAM
Cảm biến nhiệt độ hồng ngoại PC21HT-4WJ là giải pháp đo lường từ xa (trong khoảng 0°C đến 500°C) với độ chính xác gần như tuyệt đối và bền bỉ cho các ứng dụng công nghiệp khắc nghiệt.
Sensors Việt Nam hiện là các nhà phân phối chính thức sản phẩm cảm biến chính hãng từ Calex, với chất lượng đảm bảo, dịch vụ hậu mãi chuyên nghiệp và hỗ trợ kỹ thuật tận tâm.
