Cảm biến nhiệt độ hồng ngoại PC21HT-1 là thiết bị đo nhiệt độ tiên tiến không tiếp xúc, ứng dụng công nghệ hồng ngoại hiện đại giúp đo nhanh, chính xác trong nhiều môi trường khác nhau.
Sensors Việt Nam là đơn vị hàng đầu trong lĩnh vực cung cấp các giải pháp cảm biến công nghiệp nhập khẩu chính hãng, đem đến sự đảm bảo về chất lượng, bảo hành và dịch vụ chuyên nghiệp cho mọi khách hàng.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-1
Cảm biến nhiệt độ hồng ngoại PC21HT-1 có thiết kế nhỏ gọn hiện đại với các bộ phận chính như sau:
- Vỏ thép không gỉ chuẩn IP65, tăng độ bền và khả năng chống nước, chống bụi.
- Đèn LED hồng ngoại phát ra tia sáng không nhìn thấy được bằng mắt thường, chuyên dùng để phát hiện năng lượng nhiệt trên vật thể mục tiêu.
- Bộ thu hồng ngoại với phần tử cảm biến bán dẫn, nhận tia hồng ngoại phản xạ lại từ vật thể và chuyển thành tín hiệu điện.
- Hệ thống dây điện đấu nối tiện lợi, hỗ trợ đa dạng lựa chọn ngõ ra tùy theo ứng dụng thực tế.
Toàn bộ linh kiện trong máy được nhập khẩu và gia công theo tiêu chuẩn quốc tế, đảm bảo hiệu suất ổn định lâu dài.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-1
Cảm biến nhiệt độ hồng ngoại PC21HT-1 hoạt động dựa trên nguyên lý phát hiện bức xạ nhiệt hồng ngoại mà mọi vật thể có nhiệt độ phát ra:
- Mọi vật thể có nhiệt độ trên Không độ tuyệt đối (0 Kelvin hay −273.15∘C) đều phát ra năng lượng dưới dạng bức xạ điện từ (còn gọi là bức xạ nhiệt).
- Khi nhiệt độ vật thể nằm trong dải đo của PC21HT (0∘C đến 500∘C), phần lớn năng lượng bức xạ này nằm trong phạm vi Hồng ngoại (Infrared - IR).
- Năng lượng hồng ngoại phát ra từ vật thể mục tiêu sẽ đi qua ống kính (Optical Lens) của cảm biến.
- Ống kính này có vai trò thu thập và tập trung bức xạ IR vào một bộ phận cảm biến bên trong.
- PC21HT hoạt động trong dải quang phổ sóng dài (8 đến 14μm), đây là dải phổ phổ biến và hiệu quả để đo nhiệt độ của hầu hết các vật liệu phi kim loại và vật liệu hữu cơ ở nhiệt độ thấp đến trung bình.
- Năng lượng IR đã được tập trung sẽ chiếu vào một bộ phận cảm biến nhiệt cực nhạy gọi là Thermopile (một chuỗi nối tiếp các cặp nhiệt điện - Thermocouples).
- Khi bức xạ hồng ngoại chiếu vào Thermopile, nó sẽ làm tăng nhiệt độ của bộ phận này.
- Theo hiệu ứng Seebeck, sự chênh lệch nhiệt độ giữa mặt nóng (nơi tiếp xúc với bức xạ) và mặt lạnh (phần thân cảm biến) của các cặp nhiệt điện sẽ tạo ra một tín hiệu điện áp (Voltage) tỷ lệ thuận với bức xạ IR nhận được.
- Mạch điện tử bên trong cảm biến đo nhiệt độ từ xa sẽ nhận tín hiệu điện áp từ Thermopile và xử lý.
- Sử dụng công thức của Định luật Stefan-Boltzmann và đã được hiệu chuẩn, mạch điện sẽ chuyển đổi tín hiệu điện áp đó thành giá trị nhiệt độ bề mặt thực tế của vật thể.
Nguyên lý này giúp cảm biến có thể đo nhiệt độ từ xa mà không cần tiếp xúc, tránh ảnh hưởng bởi môi trường, thích hợp đo các vật nóng, di chuyển, nguy hiểm.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-1
Thông số kỹ thuật của cảm biến nhiệt độ hồng ngoại PC21HT-1 bao gồm:
- Model PC21HT-1
- Dải đo 0 đến 500 độ C
- Ngõ ra 0-50mV
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ

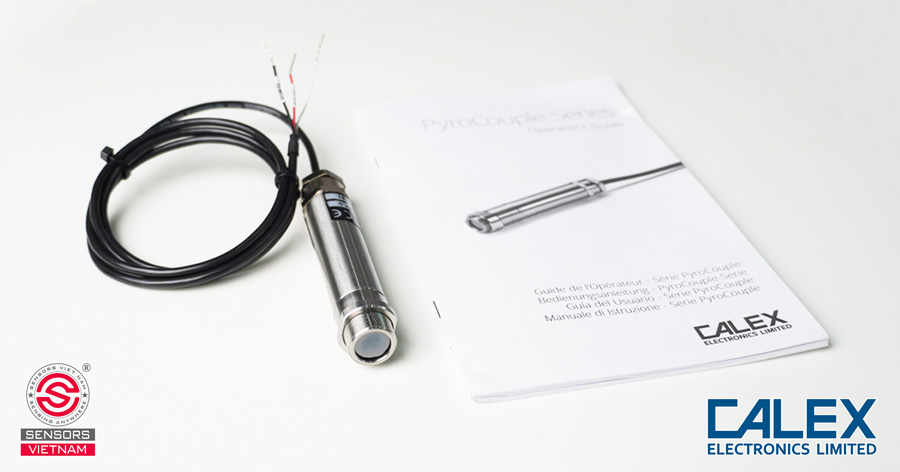

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-1
Cảm biến nhiệt độ hồng ngoại PC21HT-1 là lựa chọn tuyệt vời cho các ứng dụng công nghiệp yêu cầu:
- Đo nhiệt độ bề mặt từ 0°C đến 500°C (ví dụ: các quy trình sản xuất nhựa, sấy khô, chế biến thực phẩm).
- Đầu ra tín hiệu điện áp thấp (mV), có thể tích hợp dễ dàng với các bộ điều khiển/ghi dữ liệu cũ hơn hoặc các hệ thống yêu cầu tín hiệu điện áp.
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-1
Dưới đây là hướng dẫn đấu nối và sử dụng cảm biến nhiệt độ hồng ngoại PC21HT-1 chi tiết:
Đấu nối cảm biến đo nhiệt độ hồng ngoại:
- Kết nối nguồn 24VDC vào đầu vào nguồn của cảm biến.
- Tùy model, chọn ngõ ra phù hợp: 4-20mA, cặp nhiệt điện J/K hoặc ngõ ra tín hiệu mV.
- Dây tín hiệu đưa về bộ hiển thị, PLC hoặc module nhận dữ liệu tùy thực tế.
Cách sử dụng cảm biến nhiệt độ không tiếp xúc:
- Lắp cảm biến tại vị trí cần đo với khoảng cách tối đa 1 mét.
- Cài đặt các tham số kỹ thuật trên bộ quản lý theo hướng dẫn.
- Theo dõi giá trị nhiệt độ trực tiếp trên màn hình, hoặc tích hợp hệ thống tự động hóa giám sát.
Toàn bộ quá trình lắp đặt cảm biến đo nhiệt không tiếp xúc được hỗ trợ bởi đội ngũ kỹ thuật Sensors Việt Nam cùng tài liệu hướng dẫn chi tiết đi kèm sản phẩm.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-1 TẠI SENSORS VIỆT NAM
PC21HT-1 là giải pháp cảm biến nhiệt độ hồng ngoại không tiếp xúc chuyên dụng, hội tụ các ưu điểm nổi bật: đo nhanh, chính xác, an toàn, độ bền cao, phù hợp nhiều ứng dụng công nghiệp. Sản phẩm chính hãng nhập khẩu từ Anh quốc, bảo hành 1 đổi 1, đầy đủ CO/CQ, cam kết giá tốt và hậu mãi chuyên nghiệp.
Sensors Việt Nam tự hào là đơn vị phân phối chính thức của thương hiệu CALEX và hỗ trợ kỹ thuật cảm biến hàng đầu Việt Nam. Hãy liên hệ Sensors Việt Nam để nhận tư vấn miễn phí, đặt hàng nhanh và trải nghiệm dịch vụ ưu đãi ngay hôm nay!
