Cảm biến nhiệt độ không tiếp xúc PC21HT-0WJ nằm trong phân khúc cao của series PyroCouple thuộc CALEX, nổi bật với dải đo khoảng 0°C - 500°C, ngõ ra chuẩn 4-20 mA, góc quang 2:1 - phù hợp với ứng dụng đo nhiệt độ bề mặt vật liệu, chi tiết máy hoặc bề mặt di chuyển trong môi trường công nghiệp khắc nghiệt.
CALEX (UK) là thương hiệu uy tín trong lĩnh vực cảm biến nhiệt độ hồng ngoại không tiếp xúc, với hơn 40 năm kinh nghiệm. Những sản phẩm của hãng nổi bật bởi độ ổn định vượt trội, độ chính xác gần như tuyệt đối và độ bền cao.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-0WJ
Cấu tạo của cảm biến nhiệt độ hồng ngoại PC21HT-0WJ gồm các bộ phận chính sau đây:

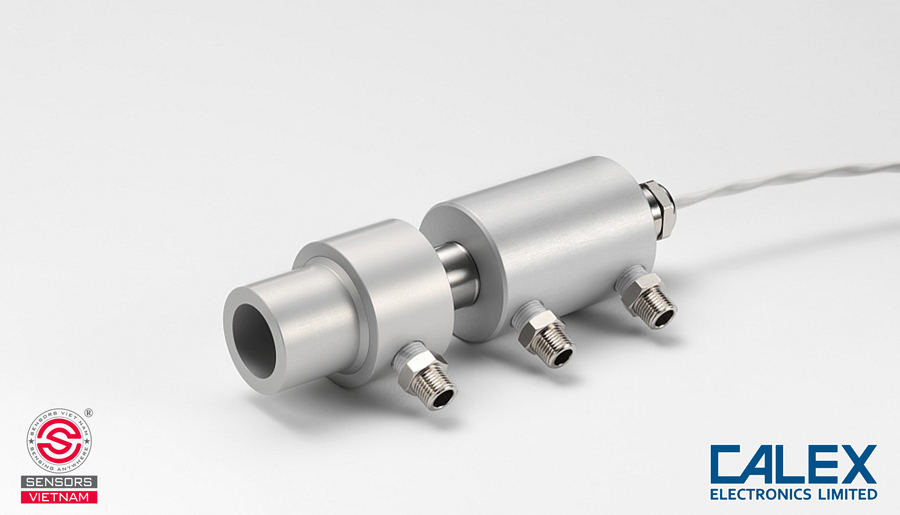

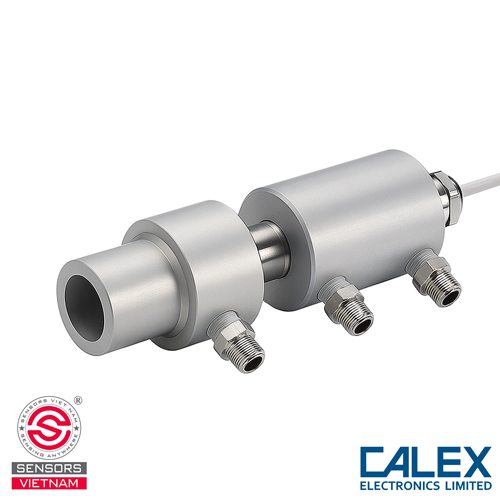

- Vỏ Làm Mát (Air/Water Cooled Jacket): Vỏ bọc ngoài chuyên dụng, cho phép đưa khí nén sạch/nước luân chuyển bên trong để giữ nhiệt độ cảm biến ở mức an toàn.
- Vòng Thổi Khí (Air Purge Collar): Gắn ở đầu cảm biến, tạo ra một "màn chắn" khí sạch liên tục, ngăn chặn bụi, khói, hơi nước và các hạt vật chất nóng bám bẩn ống kính.
- Thân cảm biến nhiệt độ hồng ngoại HPC21HT-0WJ được làm từ chất liệu thép không gỉ (Stainless Steel 316 hoặc tương đương), có khả năng chống ăn mòn, chịu được môi trường công nghiệp, bụi và hơi nước.

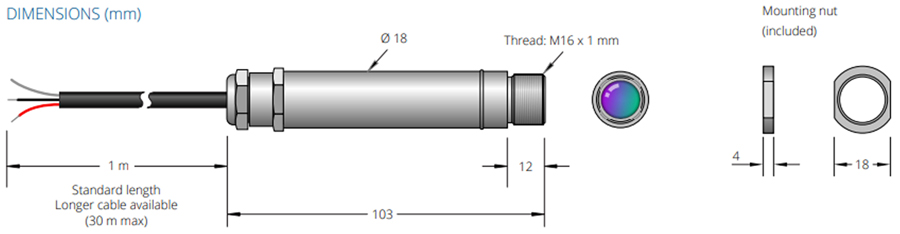

- Kích thước nhỏ gọn (đường kính khoảng 18 mm, ren gắn M16 × 1 mm) thuận lợi lắp đặt trên máy, tủ điều khiển hoặc dây chuyền sản xuất.
- Cấp bảo vệ vỏ ngoài IP65, đảm bảo khả năng chống bụi và tia nước, giúp cảm biến đo nhiệt độ từ xa có thể hoạt động bền bỉ trong môi trường nhà máy.
- Hệ thống quang học với góc quang 2:1 (wide angle) giúp cảm biến đo nhiệt độ không tiếp xúc thu nhận vùng đo rộng hơn - rất phù hợp khi đo bề mặt có diện tích lớn hoặc không thể đặt thiết bị gần vật cần đo.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-0WJ
Cảm biến nhiệt độ hồng ngoại PC21HT-0WJ hoạt động theo nguyên lý đo nhiệt độ thông qua bức xạ hồng ngoại - không cần tiếp xúc với vật thể. Cụ thể:
- Bất kỳ vật thể nào có nhiệt độ trên tuyệt đối đều phát ra tia hồng ngoại.
- Cảm biến đo nhiệt độ từ xa thu các tia này qua thấu kính quang học → chuyển tín hiệu bức xạ thành tín hiệu điện.
- Dòng điện được xuất ra dưới dạng 4-20 mA, tỷ lệ thuận với nhiệt độ của vật thể.
Điều này giúp hệ thống giám sát / điều khiển của thiết bị đo nhiệt độ hồng ngoại không tiếp xúc vẫn có thể đọc được nhiệt độ theo thời gian thực, an toàn và hiệu quả - đặc biệt khi vật thể dễ bị di chuyển, vật liệu nóng, hoặc môi trường khó tiếp cận.
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ cho ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-0WJ
Cảm biến nhiệt độ hồng ngoại PC21HT-0WJ sở hữu các thông số kỹ thuật như sau:
- Model PC21HT-0WJ
- Dải đo 0 - 500 độ C
- Ngõ ra 4 - 20mA
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-0WJ
Với dải đo rộng và thiết kế nhỏ gọn nhưng bền bỉ, cảm biến nhiệt độ hồng ngoại PC21HT-0WJ cực kỳ phù hợp trong các ứng dụng sau:
- Ngành luyện kim, đúc, cán: đo nhiệt độ bề mặt thép, kim loại nóng, cuộn vật liệu ngay sau quá trình nung hoặc cán.
- Dây chuyền sản xuất vật liệu xây dựng: gạch, xi măng, bê tông – đo nhiệt bề mặt khi sản xuất hoặc vận chuyển.
- Ngành nhựa, cao su, bao bì: kiểm soát nhiệt độ bề mặt vật liệu hoặc sản phẩm đang di chuyển trên băng tải.
- Tự động hóa công nghiệp / HVAC / tủ điều khiển: theo dõi nhiệt độ thiết bị, vận hành quá nhiệt, hoặc cảnh báo sớm khi nhiệt độ vượt ngưỡng.
- Thực phẩm và dược phẩm (với ứng dụng phù hợp): đo nhiệt độ bề mặt sản phẩm, khuôn, hay băng tải trong môi trường sản xuất sạch hơn.
Nhờ tính không tiếp xúc và ngõ ra chuẩn 4-20 mA, PC21HT-0WJ dễ dàng tích hợp vào hệ thống SCADA, PLC, HMI – giúp doanh nghiệp nâng cao hiệu quả và chất lượng sản xuất.
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21HT-0WJ
Đấu nối hệ thống WJ
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Hướng dẫn đấu nối:
- Dây đỏ (+V) → nguồn 24 VDC (hoặc theo khuyến nghị của nhà sản xuất)
- Dây xanh (Output / GND) → ngõ vào 4-20 mA của PLC, bộ hiển thị hoặc hệ thống ghi dữ liệu
Hướng dẫn sử dụng:
- Đặt cảm biến sao cho tia quang học hướng thẳng vào bề mặt cần đo, tốt nhất là vuông góc với bề mặt để đảm bảo độ chính xác.
- Giữ khoảng cách phù hợp với góc quang 2:1 – ví dụ: nếu khoảng cách tới vật đo là 200 mm thì vùng đo đường kính ~100 mm.
- Tránh nguồn sáng mạnh hoặc vật phản xạ trực tiếp làm ảnh hưởng tới phép đo (vì độ phát xạ cố định 0.95).
Khi cấu hình hệ thống:
* 4 mA → tương ứng nhiệt độ thấp hơn hoặc bằng điểm đầu của dải đo
* 20 mA → tương ứng nhiệt độ cao hơn gần hoặc bằng điểm cuối dải đo (ví dụ ~500°C)
Trong môi trường khắc nghiệt (bụi, hơi nóng, vật liệu phản xạ mạnh) – nên cân nhắc sử dụng thêm phụ kiện như “air-purge collar”, làm sạch đầu đo định kỳ để đảm bảo độ ổn định.
