CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI MODBUS RS-485 PM-MA-151-CT-BRT-2M (Rs-485)

Cảm biến nhiệt độ hồng ngoại không tiếp xúc, cảm biến đo nhiệt độ từ xa PM-MA-151-CT-BRT-2M là sản phẩm thuộc dòng PyroMini của Calex Electronics – Anh Quốc, thương hiệu có hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ hồng ngoại công nghiệp. Thiết bị được thiết kế chuyên dụng cho các hệ thống giám sát và điều khiển nhiệt độ tự động, đáp ứng yêu cầu độ chính xác cao và tốc độ phản hồi nhanh. Đặc biệt, cảm biến hỗ trợ giao tiếp trực tiếp qua chuẩn Modbus RTU (RS-485), cho phép kết nối với PLC, HMI hoặc SCADA mà không cần bộ chuyển đổi tín hiệu trung gian, giúp tiết kiệm chi phí và tối ưu cấu trúc hệ thống điều khiển.

Nhờ công nghệ đo hồng ngoại không tiếp xúc, cảm biến cho phép xác định nhiệt độ bề mặt vật thể mà không cần chạm trực tiếp – đảm bảo an toàn, tăng tuổi thọ và phù hợp với môi trường công nghiệp khắc nghiệt.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI MOBUS RS-485 PM-MA-151-CT-BRT-2M

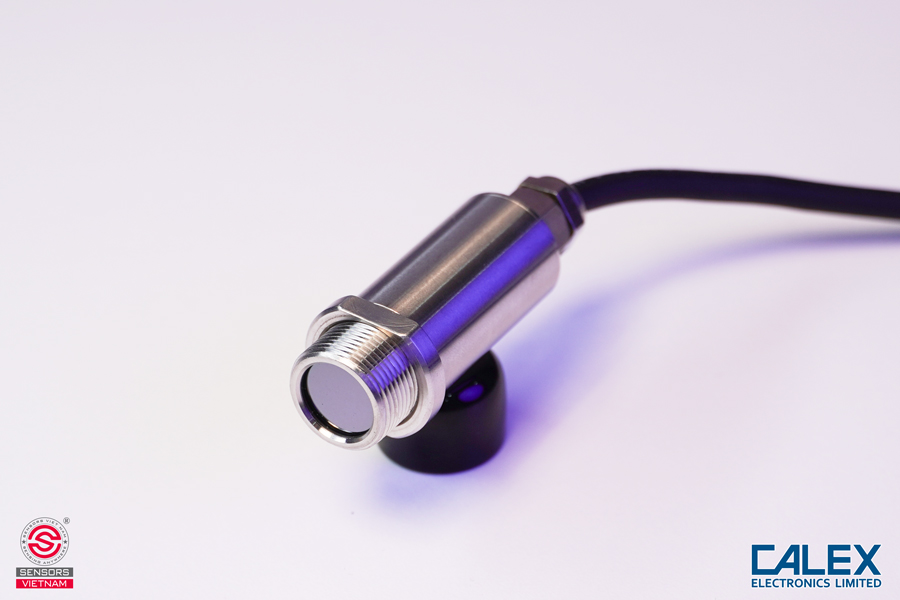

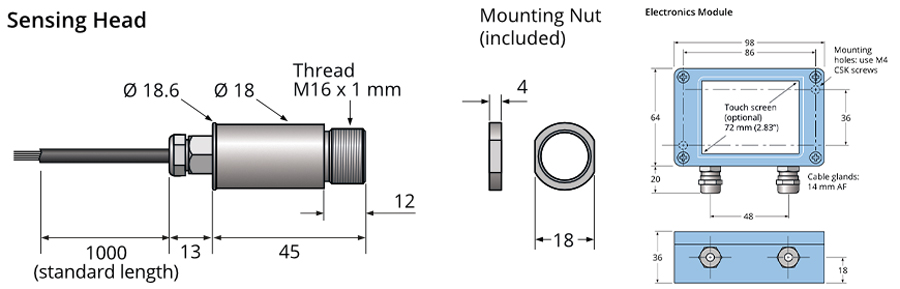

Cảm biến PM-MA-151-CT-BRT-2M gồm hai phần chính: đầu dò đo nhiệt (sensing head) và mô-đun điều khiển BRT. Phần đầu dò được chế tạo từ thép không gỉ 316L, kích thước Ø18 mm × 45 mm, trọng lượng nhẹ, đạt chuẩn IP65, hoạt động ổn định trong môi trường ẩm, nhiều bụi hoặc có rung động. Cáp kết nối dài 3 m, có thể mở rộng tới 30 m mà vẫn đảm bảo tín hiệu ổn định. Chuẩn ren M16 × 1 mm giúp lắp đặt trực tiếp trên tủ điện, giá đỡ hoặc ống ren tiêu chuẩn.

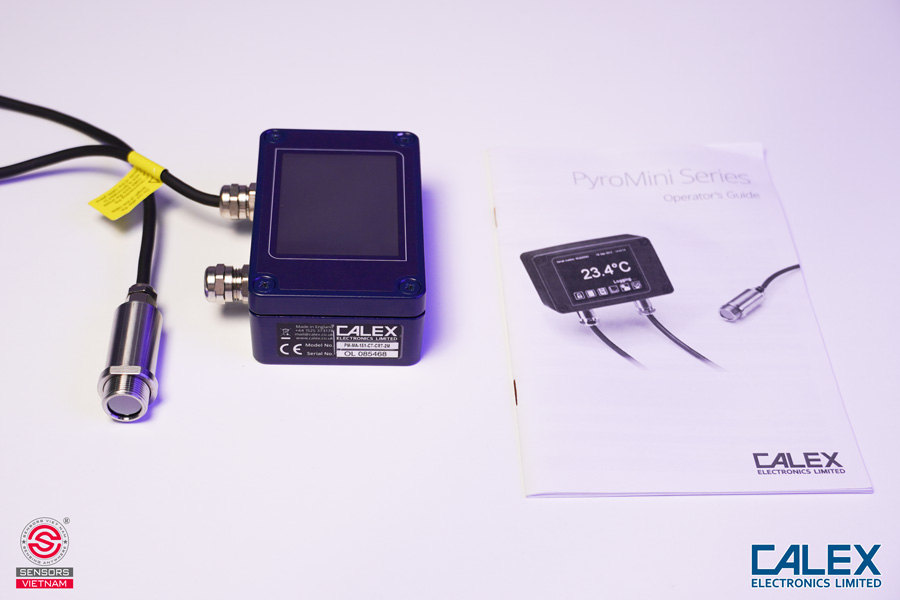

Mô-đun BRT tích hợp màn hình cảm ứng TFT màu, hai rơ-le cảnh báo độc lập, bộ nhớ ghi dữ liệu và cổng RS-485 Modbus. Thiết bị sử dụng nguồn 24 V DC ± 5 %, tiêu thụ dòng khoảng 100 mA, tương thích với mọi hệ thống điều khiển công nghiệp.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC MOBUS RS-485 PM-MA-151-CT-BRT-2M

Model PM-MA-151-CT-BRT-2M thuộc dòng PyroMini General Purpose, hoạt động ở bước sóng 8 – 14 µm, phù hợp cho các vật liệu có hệ số phát xạ trung bình đến cao như sơn, nhựa, giấy, gỗ, cao su, thực phẩm hoặc kim loại phủ sơn.

Hệ thống quang học Optics 15:1 cho phép cảm biến đo chính xác các vùng nhỏ ở khoảng cách xa; tại 1 m, đường kính vùng đo chỉ khoảng  78.6 mm. Bề mặt quang học được thiết kế chống phản xạ và duy trì độ ổn định trong quá trình đo liên tục.

CÔNG NGHỆ ĐO VÀ TRUYỀN THÔNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI MOBUS RS-485 PM-MA-151-CT-BRT-2M

Cảm biến hoạt động dựa trên nguyên lý thu nhận và xử lý bức xạ hồng ngoại phát ra từ vật thể có nhiệt độ trên –273 °C, sau đó chuyển đổi thành tín hiệu kỹ thuật số truyền qua Modbus RTU RS-485. Hệ thống có thể kết nối trực tiếp với PLC, SCADA, HMI hoặc bộ ghi dữ liệu, mỗi cảm biến được gán một địa chỉ Slave ID riêng, cho phép tối đa 247 cảm biến hoạt động đồng thời trên một đường truyền RS-485. Thời gian phản hồi nhanh chỉ 240 ms, đáp ứng hoàn hảo các ứng dụng điều khiển PID, cảnh báo và ghi log nhiệt độ theo thời gian thực.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI MOBUS RS-485 PM-MA-151-CT-BRT-2M

- Model: PM-MA-151-CT-BRT-2M

- Bước sóng: 8 -14 µm

- Dải đo nhiệt độ: - 20 °C → + 1000 °C

- Độ chính xác: ± 1 °C hoặc ± 1 % giá trị đo

- Tỷ lệ quang học: 15:1

- Thời gian đáp ứng (T 90): 240 ms

- Hệ số phát xạ: 0.20 - 1.00 (điều chỉnh)

- Ngõ ra tín hiệu: RS-485 (Modbus RTU) + 2 rơ-le SPDT cảnh báo

- Nguồn cấp: 24 V DC ± 5 % / 100 mA

- Vỏ bảo vệ: Thép không gỉ 316L - IP65

- Nhiệt độ môi trường: 0 → 60 °C

- Chiều dài cáp: 2 m

- Xuất xứ: Calex Electronics – UK

- Bảo hành: 12 tháng (1 đổi 1 nếu lỗi nhà sản xuất)

ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI MOBUS RS-485 PM-MA-151-CT-BRT-2M

Cảm biến PM-MA-151-CT-BRT-2M được sử dụng rộng rãi trong nhiều ngành công nghiệp. Đặc biệt là trong chế biến thực phẩm, chế độ “Peak / Valley Hold” giúp đo chính xác nhiệt độ bề mặt sản phẩm trong bồn khuấy hoặc trên băng tải mà không bị ảnh hưởng bởi thiết bị khuấy hay nhiệt độ băng chuyền. Dữ liệu có thể ghi lại trên thẻ MicroSD để đáp ứng tiêu chuẩn HACCP.

Trong ngành giấy và bao bì carton, đầu dò chịu nhiệt cao có thể lắp trực tiếp trong khu vực sấy hoặc trục lô, đo nhiệt độ bề mặt trục sấy vượt 100 °C giúp điều khiển quá trình làm khô ổn định.

Trong gia công nhựa và cao su, cảm biến được dùng để theo dõi nhiệt độ tấm nhựa trước khi tạo hình, hoặc giám sát nhiệt khuôn ép trong môi trường nhiệt cao mà không cần làm mát.

Trongngành sơn phủ và keo dán, cảm biến được lắp trong buồng sấy hoặc vùng gia nhiệt hồng ngoại để kiểm soát quá trình đóng rắn lớp phủ. Ngoài ra, thiết bị còn ứng dụng trong giám sát trục quay, động cơ, băng tải, buồng nung, lò sấy và nhiều dây chuyền tự động khác.

Tất cả dữ liệu được truyền qua RS-485 để hiển thị, cảnh báo và ghi log tự động trong hệ thống SCADA hoặc PLC.

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI MOBUS RS-485 PM-MA-151-CT-BRT-2M

Cảm biến PM-MA-151-CT-BRT-2M gồm đầu dò nối cố định với mô-đun BRT. Vì vậy chỉ cần đấu nguồn 24 V DC và tín hiệu RS-485 tại mô-đun.

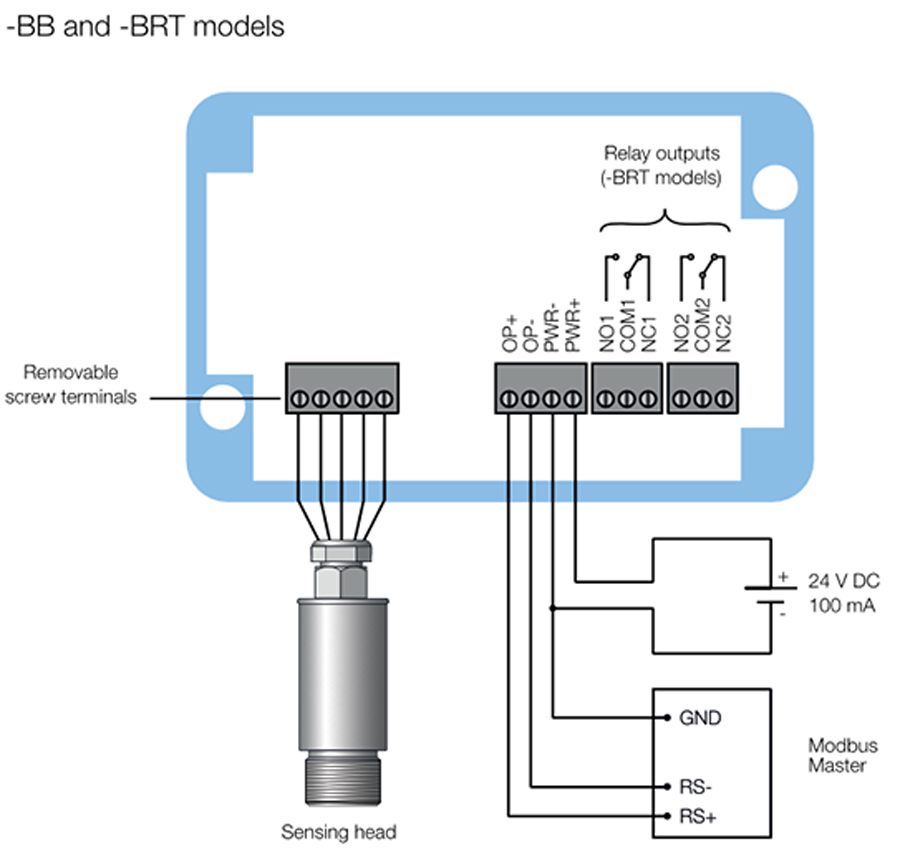

Đấu dây tiêu chuẩn:

- Nguồn: PWR+ và PWR– (24 V DC ± 5 %)

- Truyền thông: RS+ và RS– nối đến Modbus Master (PLC, HMI, SCADA)

- Relay cảnh báo: hai ngõ ra SPDT độc lập (COM, NO, NC) điều khiển thiết bị cảnh báo ngoài

Mỗi cảm biến có địa chỉ Modbus riêng (ID 1 → 247) và thông số truyền thông có thể thiết lập trực tiếp trên màn hình BRT hoặc bằng phần mềm CalexConfig. Mặc định 9600 bps / 8-N-1.

Phiên bản BRT có màn hình cảm ứng hiển thị nhiệt độ thực tế, cảnh báo relay và chức năng ghi dữ liệu vào thẻ MicroSD. Người dùng có thể đặt ngưỡng báo cao/thấp, hiệu chỉnh emissivity và thiết lập báo lỗi.

Lưu ý: sử dụng cáp RS-485 xoắn đôi có chống nhiễu, tránh đi song song với nguồn AC. Khi mạng dài > 30 m, cần gắn điện trở 120 Ω ở hai đầu bus để đảm bảo tín hiệu ổn định.

MUA CẢM BIẾN PM-MA-151-CT-BRT-2M CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Khi đặt mua PM-MA-151-CT-BRT-2M tại Sensors Việt Nam, khách hàng được cung cấp sản phẩm chính hãng Calex UK, đầy đủ CO/CQ và bảo hành 12 tháng (1 đổi 1 nếu lỗi kỹ thuật). Đội ngũ kỹ thuật hỗ trợ từ khâu tư vấn chọn model, hướng dẫn đấu nối, cấu hình Modbus đến tích hợp PLC/SCADA thực tế. Chúng tôi cung cấp dịch vụ giao hàng toàn quốc, hỗ trợ kỹ thuật trực tuyến và chính sách giá ưu đãi cho doanh nghiệp. Liên hệ Sensors Việt Nam để nhận báo giá và hỗ trợ kỹ thuật 24/7 – đại lý phân phối chính thức Calex tại Việt Nam.
