CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PC151LT-0WJ (4-20mA)

Cảm biến nhiệt độ hồng ngoại không tiếp xúc model PC151LT-0WJ là cảm biến đo nhiệt độ gián tiếp từ xa, mang lại kết quả chính xác dựa trên công nghệ hồng ngoại tiên tiến thuộc dòng PyroCouple của thương hiệu Calex (Anh Quốc). Với hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ công nghiệp, sản phẩm này được sử dụng rộng rãi tại châu Âu, Nhật Bản và các tập đoàn tự động hóa toàn cầu. Phiên bản 0WJ đặc biệt được trang bị water-cooled jacket with air purge collar, giúp làm mát bằng nước và thổi khí để bảo vệ cảm biến trong môi trường nhiệt độ cao, bụi bẩn hoặc hơi ẩm, phù hợp cho các ứng dụng công nghiệp khắc nghiệt.

Cảm biến nhiệt độ hồng ngoại không tiếp xúc PC151LT-0WJ được thiết kế để đo nhiệt độ bề mặt vật thể phi kim hoặc kim loại đã phủ sơn trong các môi trường công nghiệp khắc nghiệt như dây chuyền sản xuất, lò luyện hoặc khu vực nhiệt độ thấp đến trung bình. Với ngõ ra tín hiệu 4-20mA, tốc độ phản hồi nhanh và độ bền vượt trội, cảm biến này là giải pháp tối ưu cho các ứng dụng giám sát và điều khiển nhiệt độ, đặc biệt với lớp bảo vệ làm mát nước và cổ thổi khí giúp duy trì hiệu suất ổn định.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC151LT-0WJ

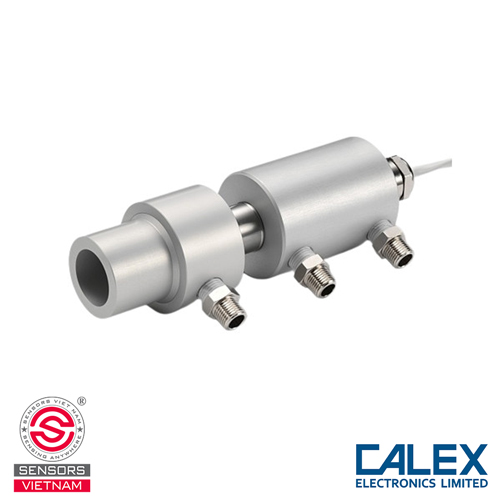

Cảm biến nhiệt độ hồng ngoại không tiếp xúc PC151LT-0WJ được thiết kế với vỏ bằng thép không gỉ SS316L, đảm bảo khả năng chống ăn mòn và chịu được các môi trường công nghiệp khắc nghiệt như hơi dầu, bụi mịn, hoặc nhiệt độ thấp. Thiết bị đạt chuẩn bảo vệ IP65, vận hành ổn định trong điều kiện độ ẩm và rung động liên tục. Kích thước ren M18 tiêu chuẩn giúp dễ dàng lắp đặt trực tiếp vào máy móc, ống dẫn hoặc giá đỡ công nghiệp mà không cần bộ chuyển đổi cơ khí. Đặc biệt, phiên bản WJ tích hợp water-cooled jacket (lớp áo làm mát bằng nước) kết hợp air purge collar (cổ thổi khí), cho phép làm mát chủ động bằng nước và thổi khí để loại bỏ bụi bẩn, đảm bảo cảm biến hoạt động liên tục ở môi trường nhiệt độ lên đến 70°C mà không bị quá nhiệt.

Cảm biến PC151LT-0WJ hoạt động theo cấu trúc 2-wire, chỉ cần cấp nguồn 24VDC và đấu nối hai dây để xuất tín hiệu 4-20mA. Cáp tín hiệu dài 1 mét có thể mở rộng lên đến 30 mét mà vẫn duy trì tín hiệu ổn định nhờ cơ chế chống nhiễu điện từ. Cảm biến sử dụng bước sóng hồng ngoại 8–14 µm, được tối ưu để đo chính xác các bề mặt phi kim hoặc kim loại đã phủ sơn.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC151LT-0WJ

Theo nguyên lý vật lý, mọi vật thể có nhiệt độ lớn hơn -273,15°C (tuyệt đối 0 Kelvin) đều phát ra bức xạ hồng ngoại. Cảm biến nhiệt độ hồng ngoại không tiếp xúc PC151LT-0WJ hoạt động bằng cách thu nhận lượng bức xạ hồng ngoại tự nhiên phát ra từ bề mặt vật thể, sau đó phân tích cường độ và phổ của bức xạ này và chuyển đổi trực tiếp thành tín hiệu dòng điện 4-20mA tỷ lệ tuyến tính với nhiệt độ đo được trong dải từ -20°C đến 100°C. Giá trị 4mA tương ứng với -20°C, trong khi 20mA tương ứng với 100°C, với các giá trị trung gian được điều chỉnh tuyến tính.

Quá trình này diễn ra mà không cần tiếp xúc trực tiếp với vật thể, nhờ đó cảm biến không làm ảnh hưởng đến quy trình sản xuất, tránh hao mòn và loại bỏ sai số do bù nhiệt dây dẫn thường gặp ở cảm biến tiếp xúc. Hệ thống water-cooled jacket with air purge collar đóng vai trò quan trọng trong việc duy trì hiệu suất: lớp áo làm mát bằng nước hấp thụ nhiệt từ môi trường xung quanh, giữ thân cảm biến dưới ngưỡng an toàn (tối đa 70°C), trong khi cổ thổi khí loại bỏ bụi bẩn và mảnh vụn khỏi đầu dò hồng ngoại, đảm bảo độ chính xác và độ tin cậy trong các điều kiện khắc nghiệt như bụi cao hoặc nhiệt độ môi trường tăng.

Cơ chế không tiếp xúc giúp cảm biến không bị ảnh hưởng bởi rung động cơ học, tốc độ di chuyển của sản phẩm hoặc môi trường rung lắc mạnh trong dây chuyền tự động hóa. Với thời gian phản hồi chỉ 240 mili giây, cảm biến đáp ứng tốt các yêu cầu điều khiển nhiệt độ theo thời gian thực hoặc chế độ đóng/mở nhanh theo PID. Sự kết hợp giữa công nghệ hồng ngoại tiên tiến và lớp bảo vệ đặc biệt làm cho PC151LT-0WJ trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao và khả năng hoạt động bền bỉ trong môi trường công nghiệp.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PC151LT-0WJ

- Model: PC151LT-0WJ

- Dải đo: -20°C đến 100°C

- Ngõ ra: 4-20mA

- Khoảng đo tối ưu: 1 mét

- Thời gian đáp ứng: 240 ms

- Chiều dài cáp đi kèm: 1 mét

- Kích thước cơ khí: Ren M18, thép không gỉ SS316L

- Chuẩn bảo vệ: IP65

- Nguồn cấp: 24VDC

- Nhiệt độ hoạt động: 0°C đến 70°C

- Xuất xứ: CALEX - Anh Quốc

- Bảo hành: 12 tháng (1 đổi 1)

- Chứng từ: CO/CQ đầy đủ

- Đặc biệt: Water-cooled jacket with air purge collar (làm mát bằng nước và cổ thổi khí)

ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC151LT-0WJ

Cảm biến PC151LT-0WJ, với dải đo từ -20°C đến 100°C và ngõ ra 4-20mA dễ dàng tích hợp với hệ thống PLC, được ứng dụng rộng rãi trong các hệ thống đo và giám sát nhiệt độ thấp đến trung bình nơi cảm biến tiếp xúc không khả thi hoặc không an toàn. Nhờ lớp bảo vệ water-cooled jacket with air purge collar làm mát bằng nước và thổi khí loại bỏ bụi, cảm biến lý tưởng cho môi trường khắc nghiệt như dây chuyền sản xuất bụi cao hoặc nhiệt độ môi trường lên đến 70°C. Trong ngành thực phẩm và FMCG, cảm biến đo nhiệt độ sô cô la, caramel, siro nóng hoặc topping dạng lỏng mà không tiếp xúc, đảm bảo vệ sinh theo tiêu chuẩn an toàn thực phẩm. Trong ngành bao bì và giấy carton, nó giám sát nhiệt độ bề mặt giấy tại máy cán sóng hoặc buồng sấy keo (-20°C đến 100°C), duy trì hiệu suất trong môi trường bụi giấy nhờ lớp làm mát. Ngành nhựa và màng film sử dụng cảm biến để đo nhiệt độ tấm nhựa trước khi ép, tối ưu hóa độ dẻo và giảm lỗi co ngót. Ngành cao su và composite theo dõi nhiệt độ gia nhiệt thấp đến trung bình, đảm bảo chất lượng vật liệu theo thời gian thực. Trong hệ thống cơ điện, cảm biến theo dõi nhiệt housing motor, ổ bi hoặc hộp số đã sơn phủ, phát hiện sớm quá nhiệt trong không gian chật hẹp hoặc ẩm ướt.

Lưu ý rằng cảm biến không phù hợp để đo trực tiếp bề mặt kim loại trần có độ phản xạ hồng ngoại cao như nhôm bóng hoặc thép đánh bóng; trong trường hợp đó, dòng PUA2 của Calex (bước sóng 1–2µm) là lựa chọn tối ưu.

HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC151LT-0WJ

Cảm biến PC151LT-0WJ sử dụng cấu trúc hai dây (loop-powered), yêu cầu đấu nối hai dây để cấp nguồn và xuất tín hiệu. Nguồn 24VDC được kết nối qua dây đỏ (dương) và dây đen (mass, đồng thời là ngõ ra tín hiệu 4-20mA), truyền về PLC, HMI, SCADA hoặc bộ hiển thị tương thích. Tín hiệu 4mA tương ứng với -20°C và 20mA tương ứng với 100°C. Đối với water-cooled jacket with air purge collar, cần kết nối đường ống nước làm mát (inlet/outlet) và khí nén (air purge) để duy trì nhiệt độ thân dưới 70°C trong môi trường nóng.

Để duy trì hiệu suất lâu dài, giữ bề mặt đầu thu hồng ngoại sạch, tránh bụi dày hoặc dầu mỡ bằng cách lau bằng khăn mềm khô, không dùng hóa chất mạnh. Với thiết kế không tiếp xúc và lớp bảo vệ làm mát, PC151LT-0WJ ít cần bảo trì và hoạt động ổn định 24/7 trong dây chuyền tự động.

MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PC151LT-0WJ TẠI SENSORS VIỆT NAM

Mua PC151LT-0WJ tại Sensors Việt Nam, khách hàng nhận được giá cạnh tranh, sản phẩm chính hãng, phù hợp cho tự động hóa, sản xuất, hệ OEM và tích hợp hệ thống. Sản phẩm đi kèm CO/CQ, bảo hành 12 tháng, và hỗ trợ kỹ thuật thực tế, tối ưu hiệu suất và chi phí dài hạn, đặc biệt với lớp bảo vệ water-cooled jacket with air purge collar cho môi trường khắc nghiệt.

Đội ngũ kỹ thuật Sensors Việt Nam sẵn sàng hỗ trợ chọn model, lắp đặt và kiểm tra tín hiệu, đảm bảo triển khai an toàn và hiệu quả. Mua tại đây giúp tối ưu hóa đầu tư và vận hành bền vững.
