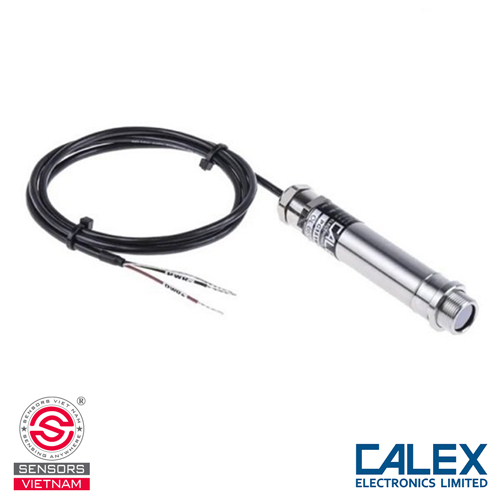

CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PC151HT-4 (Dạng K)

Cảm biến nhiệt độ hồng ngoại không tiếp xúc model PC151HT-4 là cảm biến đo nhiệt độ gián tiếp từ xa, mang lại kết quả chính xác dựa trên công nghệ hồng ngoại tiên tiến thuộc dòng PyroCouple của thương hiệu Calex (Anh Quốc). Với hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ công nghiệp, sản phẩm này được sử dụng rộng rãi tại châu Âu, Nhật Bản và các tập đoàn tự động hóa toàn cầu.

Cảm biến nhiệt độ hồng ngoại không tiếp xúc PC151HT-4 được thiết kế để đo nhiệt độ bề mặt vật thể phi kim hoặc kim loại đã phủ sơn trong các môi trường công nghiệp khắc nghiệt như dây chuyền sản xuất, lò luyện hoặc khu vực nhiệt độ cao. Với ngõ ra tín hiệu Thermocouple K, tốc độ phản hồi nhanh và độ bền vượt trội, cảm biến này là giải pháp tối ưu cho các ứng dụng giám sát và điều khiển nhiệt độ.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC151HT-4

Cảm biến nhiệt độ hồng ngoại không tiếp xúc PC151HT-4 được thiết kế với vỏ bằng thép không gỉ SS316L, đảm bảo khả năng chống ăn mòn và chịu được các môi trường công nghiệp khắc nghiệt như hơi dầu, bụi mịn, hoặc nhiệt độ cao. Thiết bị đạt chuẩn bảo vệ IP65, vận hành ổn định trong điều kiện độ ẩm và rung động liên tục. Kích thước ren M18 tiêu chuẩn giúp dễ dàng lắp đặt trực tiếp vào máy móc, ống dẫn hoặc giá đỡ công nghiệp mà không cần bộ chuyển đổi cơ khí.

Cảm biến PC151HT-4 hoạt động theo cấu trúc 4-wire, sử dụng nguồn cấp 24VDC với hai dây cho nguồn và hai dây để xuất tín hiệu Thermocouple K. Cáp tín hiệu dài 1 mét có thể mở rộng lên đến 30 mét mà vẫn duy trì tín hiệu ổn định nhờ cơ chế chống nhiễu điện từ. Cảm biến sử dụng bước sóng hồng ngoại 8–14 µm, được tối ưu để đo chính xác các bề mặt phi kim hoặc kim loại đã phủ sơn.

NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC151HT-4

Theo nguyên lý vật lý, mọi vật thể có nhiệt độ lớn hơn -273,15°C (tuyệt đối 0 Kelvin) đều phát ra bức xạ hồng ngoại. Cảm biến nhiệt độ hồng ngoại không tiếp xúc PC151HT-4 hoạt động bằng cách thu nhận lượng bức xạ hồng ngoại tự nhiên phát sinh từ bề mặt vật thể, sau đó phân tích cường độ bức xạ này và chuyển đổi trực tiếp thành tín hiệu Thermocouple K tỷ lệ tuyến tính với nhiệt độ đo được. Nhờ đó, cảm biến có thể giám sát nhiệt độ theo thời gian thực mà không cần chạm vào sản phẩm, không làm ảnh hưởng đến quy trình sản xuất, và không gây hao mòn thiết bị.

Cơ chế đo không tiếp xúc giúp cảm biến nhiệt độ hồng ngoại không tiếp xúc PC151HT-4 không bị ảnh hưởng bởi rung động cơ khí, tốc độ di chuyển của sản phẩm hoặc môi trường rung lắc mạnh trong dây chuyền tự động hóa. Đồng thời, với thời gian phản hồi cực nhanh chỉ 240 mili giây, cảm biến đáp ứng tốt các yêu cầu điều khiển nhiệt độ dạng real-time hoặc đóng/mở nhanh theo PID. Vì không dùng dây dẫn để đo trực tiếp như cảm biến tiếp xúc, PC151HT-4 loại bỏ hoàn toàn sai số do bù nhiệt dây dẫn, đảm bảo tín hiệu chính xác và ổn định, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PC151HT-4

- Model: PC151HT-4

- Dải đo: 0°C đến 500°C

- Ngõ ra: Thermocouple K

- Khoảng đo tối ưu: 1 mét

- Thời gian đáp ứng: 240 ms

- Chiều dài cáp đi kèm: 1 mét

- Kích thước cơ khí: Ren M18, thép không gỉ SS316L

- Chuẩn bảo vệ: IP65

- Nguồn cấp: 24VDC

- Xuất xứ: CALEX - Anh Quốc

- Bảo hành: 12 tháng (1 đổi 1)

- Chứng từ: CO/CQ đầy đủ

ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC151HT-4

Cảm biến nhiệt độ hồng ngoại không tiếp xúc PC151HT-4, với dải đo từ 0°C đến 500°C và ngõ ra Thermocouple K tương thích với các hệ thống đo lường công nghiệp tiêu chuẩn, được ứng dụng rộng rãi trong các hệ thống đo và giám sát nhiệt độ cao mà việc sử dụng cảm biến tiếp xúc truyền thống không khả thi hoặc không an toàn. Nhờ khả năng đo chính xác trong dải nhiệt độ 0°C đến 500°C và tín hiệu Thermocouple K dễ dàng tích hợp với PLC hoặc bộ ghi dữ liệu, cảm biến này lý tưởng cho các ngành công nghiệp yêu cầu giám sát nhiệt độ cao, như trong ngành nhựa và màng film, nơi cảm biến được sử dụng để đo nhiệt độ tấm nhựa trước khi ép hoặc tạo hình trong dây chuyền thermoforming, giúp tối ưu độ dẻo và hạn chế lỗi co ngót ở mức nhiệt cao. Trong ngành bao bì và giấy carton, PC151HT-4 thường được lắp tại khu vực máy cán sóng hoặc buồng sấy keo để giám sát nhiệt độ bề mặt giấy liên tục trong khoảng 0°C đến 500°C, đảm bảo độ kết dính ổn định và chất lượng thành phẩm. Trong ngành cao su và composite, cảm biến này hỗ trợ theo dõi nhiệt độ bề mặt trong quá trình gia nhiệt liên tục ở mức cao, đảm bảo kiểm soát chất lượng vật liệu theo thời gian thực. Ngay cả trong ngành xây dựng nhựa đường, cảm biến có thể đo trực tiếp bề mặt asphalt nóng khi đang trải thảm để điều tiết tốc độ rải trong dải nhiệt độ 0°C đến 500°C. Trong các hệ thống cơ điện, PC151HT-4 thường được lắp để theo dõi nhiệt housing motor, ổ bi, hoặc hộp số đã sơn phủ nhằm phát hiện sớm tình trạng quá nhiệt ở mức cao.

Lưu ý rằng cảm biến này không được khuyến nghị sử dụng để đo trực tiếp trên bề mặt kim loại trần có độ phản xạ hồng ngoại cao như nhôm bóng hoặc thép đánh bóng. Trong trường hợp đó, nên lựa chọn dòng PUA2 của Calex với bước sóng ngắn 1–2µm, được tối ưu đặc biệt cho vật liệu kim loại.

HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC151HT-4

Cảm biến nhiệt độ hồng ngoại không tiếp xúc PC151HT-4 sử dụng cấu trúc bốn dây, nghĩa là cần cấp nguồn và đấu nối bốn dây để thiết bị tự động khởi động và xuất tín hiệu Thermocouple K đại diện cho nhiệt độ mục tiêu từ 0°C đến 500°C, đồng thời cung cấp tín hiệu phụ 4-20mA tỷ lệ với nhiệt độ thân cảm biến trong cùng dải 0°C đến 500°C. Cụ thể, dây màu đỏ kết nối với nguồn dương 24VDC, dây màu đen đóng vai trò là dây mass, dây màu trắng là ngõ ra dương tín hiệu Thermocouple K, và dây màu xanh là ngõ ra âm tín hiệu Thermocouple K, truyền về PLC, HMI, hoặc bộ hiển thị tín hiệu công nghiệp có khả năng đọc tín hiệu Thermocouple K. Đây là kiểu đấu nối chuẩn trong công nghiệp, cho phép truyền tín hiệu ổn định trên khoảng cách xa và chống nhiễu tốt.

Trong quá trình vận hành lâu dài, nên giữ bề mặt đầu thu hồng ngoại sạch sẽ, tránh bị bám bụi dày hoặc dầu mỡ vì điều đó có thể làm suy giảm lượng tín hiệu hồng ngoại thu về. Việc vệ sinh cảm biến có thể thực hiện bằng khăn mềm khô, không sử dụng hóa chất mạnh. Với cách đấu nối đơn giản cùng cơ chế đo không tiếp xúc, PC151HT-4 gần như không đòi hỏi bảo trì định kỳ và có thể hoạt động ổn định 24/7 trong dây chuyền tự động.
