CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI ĐO BỀ MẶT KIM LOẠI PM2.2-751-HT-CRT (450°-2000°C/4-20mA)

Cảm biến nhiệt độ hồng ngoại không tiếp xúc, cảm biến đo nhiệt độ từ xa PM2.2-751-HT-CRT là sản phẩm thuộc dòng PyroMini 2.2 Short Wavelength của Calex Electronics – Anh Quốc, thương hiệu hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ hồng ngoại công nghiệp. Đây là cảm biến đo nhiệt độ từ xa chuyên dụng cho các ứng dụng đo chính xác điểm nhiệt cực nhỏ trên bề mặt kim loại phản xạ ở nhiệt độ cực cao, yêu cầu tốc độ phản hồi nhanh, hiển thị trực quan và cảnh báo độc lập. Tích hợp ngõ ra 4-20mA loop-powered, hai relay cảnh báo và màn hình cảm ứng TFT, phù hợp cho các hệ thống cần đo lường chính xác, hiển thị, cấu hình và cảnh báo độc lập với dải đo rộng từ 450°C đến 2000°C (HT) – lý tưởng cho môi trường công nghiệp khắc nghiệt như luyện kim, lò nung cao nhiệt, cán thép.

Nhờ công nghệ đo hồng ngoại bước sóng ngắn (2.0-2.6 µm), cảm biến cho phép giám sát chính xác nhiệt độ của các bề mặt kim loại phản xạ, thép nóng chảy, nhôm hoặc vật liệu kim loại mà không bị nhiễu phản xạ – đảm bảo an toàn, độ chính xác cao và tuổi thọ thiết bị.

CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM2.2-751-HT-CRT

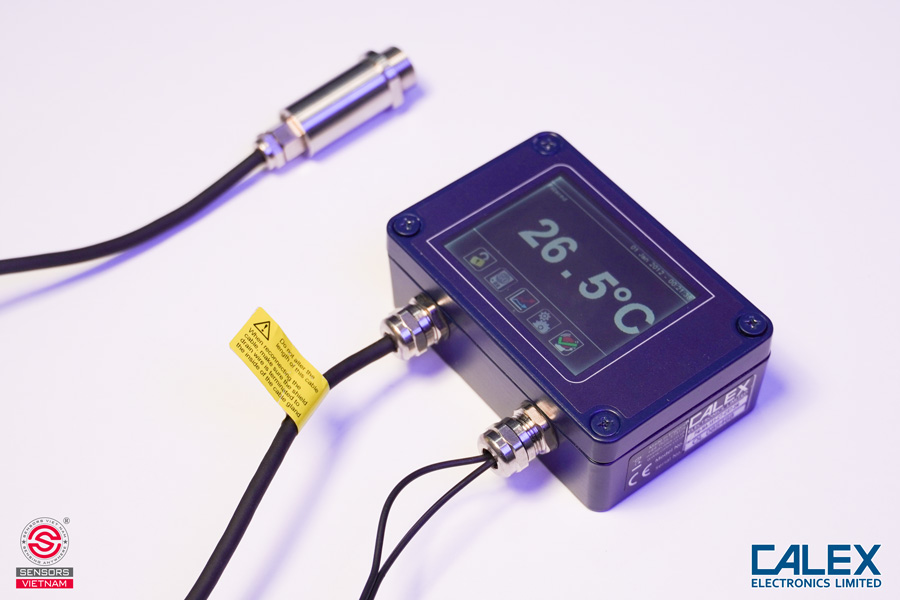

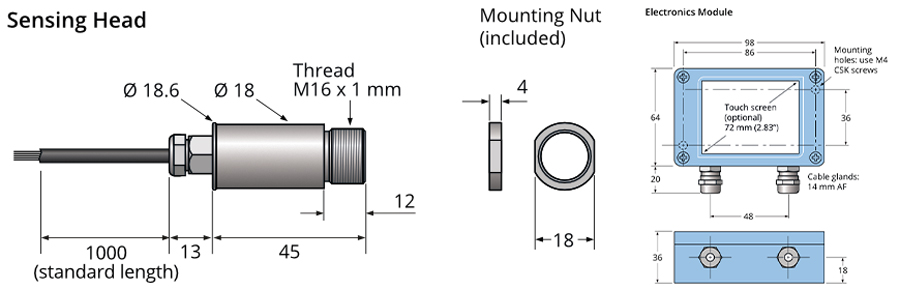

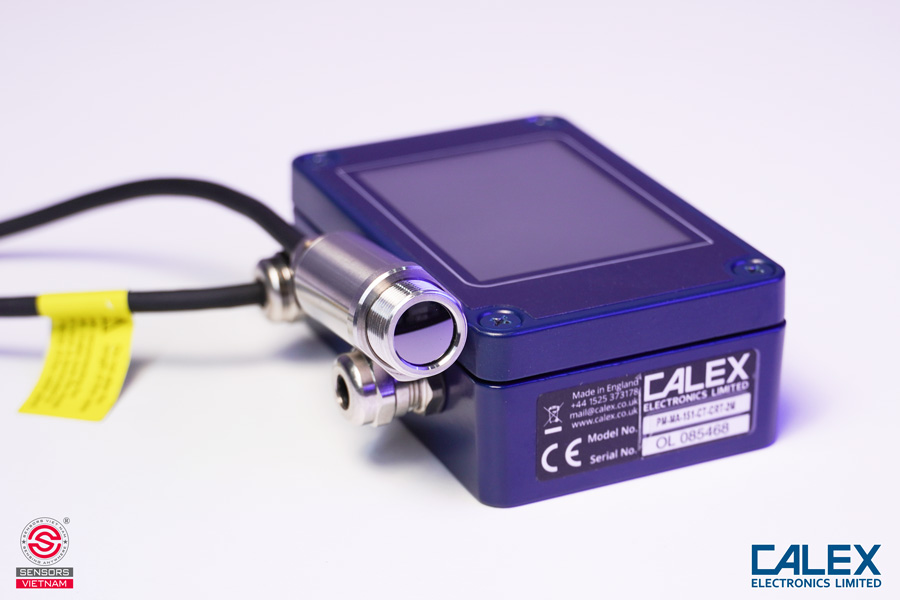

Cảm biến PM2.2-751-HT-CRT gồm đầu dò (sensing head) và mô-đun điều khiển CRT (Compact Remote Terminal). Đầu dò được chế tạo từ thép không gỉ 316L, kích thước Ø18 mm × 45 mm, đạt chuẩn IP65, chịu được bụi, ẩm và rung động. Cáp kết nối tiêu chuẩn dài 1 m (tùy chọn mở rộng 3 m, 15 m hoặc 30 m), được hiệu chuẩn theo cặp với mô-đun để bảo đảm tín hiệu ổn định và chống nhiễu. Chuẩn ren M16 × 1 mm giúp lắp đặt trực tiếp trên tủ điện, giá đỡ hoặc hệ thống máy móc.

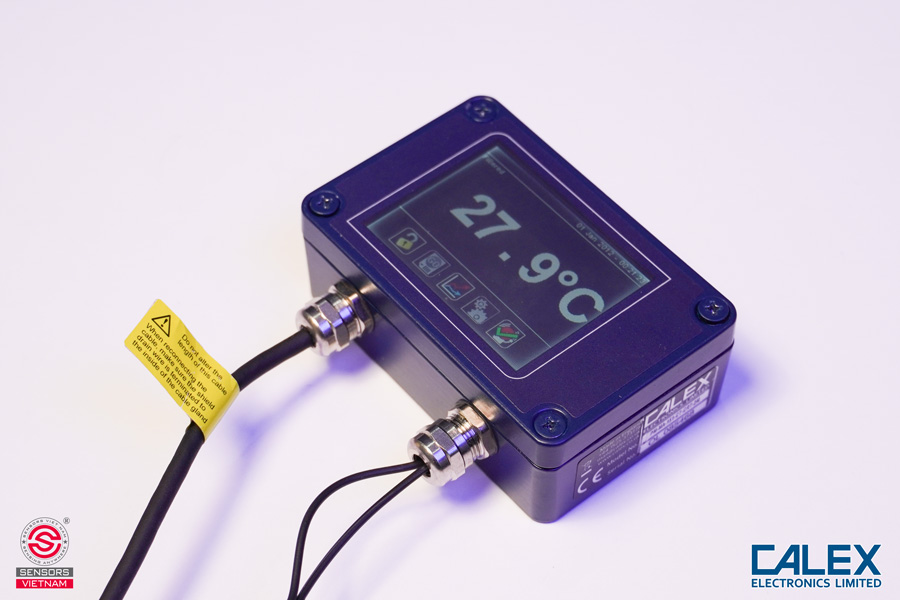

Mô-đun CRT tích hợp màn hình cảm ứng TFT màu 2.83 inch, hai relay SPDT độc lập (COM/NO/NC) cho cảnh báo nhiệt độ cao-thấp, ngõ ra 4-20mA loop-powered, và cổng cấu hình USB. Thiết bị hoạt động với nguồn 24 V DC ± 5 %, dòng tiêu thụ tối đa 100 mA, tương thích mọi hệ thống điều khiển tự động.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM2.2-751-HT-CRT

Model PM2.2-751-HT-CRT thuộc dòng PyroMini 2.2 Short Wavelength, sử dụng bước sóng 2.0 – 2.6 µm, tối ưu cho vật liệu kim loại phản xạ như thép, nhôm, kim loại không phủ, nơi bước sóng dài (8-14 µm) dễ bị nhiễu phản xạ.

Cảm biến trang bị optics 75:1 (751), cho phép đo vùng cực nhỏ 20 mm ở khoảng cách 1500 mm, lý tưởng cho các ứng dụng kiểm soát điểm nhiệt cực nhỏ trên bề mặt kim loại, thép cán, lò luyện kim hoặc vật thể di chuyển nhanh. Bộ lọc quang học chống phản xạ giúp duy trì tín hiệu ổn định và giảm nhiễu trong phép đo liên tục.

CÔNG NGHỆ ĐO VÀ TRUYỀN THÔNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI 4-20mA PM2.2-751-HT-CRT

Cảm biến thu nhận và xử lý bức xạ hồng ngoại phát ra từ vật thể trên –273 °C, sau đó chuyển đổi thành tín hiệu dòng 4-20mA tuyến tính truyền trực tiếp đến hệ thống điều khiển. Thời gian đáp ứng 240 ms, phù hợp với các hệ thống điều khiển PID, cảnh báo và giám sát theo thời gian thực.

Mô-đun CRT hỗ trợ hiển thị nhiệt độ hiện tại, giá trị 4-20mA, trạng thái relay, thiết lập ngưỡng cảnh báo độc lập cho mỗi relay, và điều chỉnh thông số emissivity, averaging, peak/valley hold ngay trên màn hình cảm ứng hoặc qua phần mềm CalexConfig (USB).

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM2.2-751-HT-CRT

- Model: PM2.2-751-HT-CRT

- Bước sóng: 2.0 – 2.6 µm (Short Wavelength)

- Optics: 75:1

- Dải đo nhiệt độ: 450 – 2000°C (HT)

- Độ chính xác: ± 2°C hoặc ± 1 % giá trị đo (lấy lớn hơn)

- Độ lặp lại: ± 0,5°C hoặc ± 0,5 %

- Thời gian đáp ứng (t90): 240 ms

- Hệ số phát xạ: 0.20 – 1.00 (điều chỉnh được qua màn hình/USB)

- Ngõ ra tín hiệu: 4-20mA (loop-powered) + 2 rơ-le SPDT (2A @ 30V DC)

- Nguồn cấp: 24 V DC ± 5 % / 100 mA

- Vỏ bảo vệ: Thép không gỉ 316L – IP65

- Màn hình hiển thị: TFT cảm ứng màu 2.83 inch (CRT)

- Chiều dài cáp: 1 m (tùy chọn 3 m, 15 m, 30 m)

- Nhiệt độ môi trường: 0 → 70°C (đầu dò) / 0 → 60°C (mô-đun)

- Xuất xứ: Calex Electronics – UK

- Bảo hành: 12 tháng (1 đổi 1 nếu lỗi kỹ thuật)

- Chứng từ: CO/CQ đầy đủ

ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM2.2-751-HT-CRT

Cảm biến PM2.2-751-HT-CRT được ứng dụng trong các ngành yêu cầu đo điểm nhiệt cực nhỏ trên bề mặt kim loại phản xạ, luyện kim cao nhiệt, hiển thị độc lập, cảnh báo relay, tích hợp PLC/SCADA, như:

Giám sát điểm nóng nhỏ trên thép cán nóng, nhôm nóng chảy trong dây chuyền luyện kim với bước sóng ngắn.

Kiểm soát nhiệt độ kim loại phản xạ trong lò luyện, cán tấm, ép kim loại ở 450-2000°C với cảnh báo relay.

Đo nhiệt độ bề mặt máy cán, lò nung cao nhiệt với màn hình CRT.

Theo dõi vật liệu kim loại di chuyển nhanh trong ngành luyện kim.

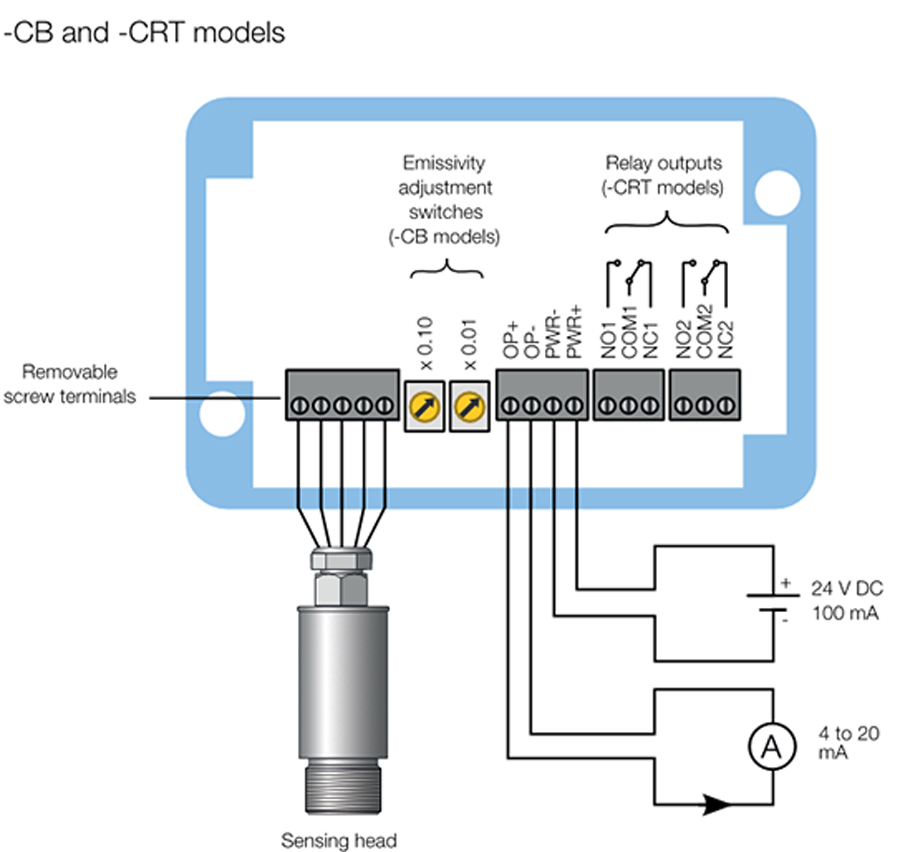

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM2.2-751-HT-CRT

Cảm biến PM2.2-751-HT-CRT gồm đầu dò nối với mô-đun CRT qua cáp 1m. Người dùng đấu nguồn 24 V DC, ngõ ra 4-20mA và 2 relay tại mô-đun.

Đấu dây tiêu chuẩn:

- Nguồn: PWR+ và PWR– (24 V DC ± 5 %)

- Ngõ ra 4-20mA: OUT+ và OUT– (loop-powered)

- Relay 1: COM1/NO1/NC1

- Relay 2: COM2/NO2/NC2

Cấu hình:

- Cấu hình nhanh: Dùng màn hình cảm ứng CRT để điều chỉnh emissivity, ngưỡng relay, scaling 4-20mA.

- Cấu hình nâng cao: Dùng phần mềm CalexConfig (USB) để lưu profile, peak/valley hold, averaging.

- Lưu ý: Dùng cáp 2 lõi xoắn đôi cho 4-20mA, thêm điện trở 250 Ω nếu cần hiển thị analog.

MUA CẢM BIẾN PM2.2-751-HT-CRT CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Khi đặt mua PM2.2-751-HT-CRT tại Sensors Việt Nam, khách hàng nhận được sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, bảo hành 12 tháng (1 đổi 1). Chúng tôi cung cấp tư vấn kỹ thuật, hỗ trợ cấu hình CRT, tích hợp PLC/SCADA, và giao hàng toàn quốc.

Liên hệ để nhận báo giá ưu đãi và hỗ trợ kỹ thuật 24/7 – Sensors Việt Nam, đại lý phân phối chính thức Calex Electronics UK tại Việt Nam.
