Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-ST-C-10 (ExTemp Series) được phát triển bởi Calex Electronics (Anh Quốc) - thương hiệu uy tín trong lĩnh vực sản xuất cảm biến công nghiệp. Sản phẩm được ứng dụng rộng rãi trong các môi trường có nguy cơ cháy nổ cao, nhất là các nhà máy hóa chất, lọc dầu, cơ sở sản xuất có khí dễ cháy...
Với chứng chỉ ATEX, IECEx và TIIS, EX-CF-ST-C-10 cam kết độ an toàn tuyệt đối khi hoạt động trong các Zone 0, 1, 2 (khí) và Zone 20, 21, 22 (bụi). Bên cạnh đó, nhờ công nghệ Intrinsic Safety tiên tiến, cảm biến có thể hoạt động ổn định mà không cần vỏ ngoài cồng kềnh, từ đó giúp tiết kiệm chi phí và lắp đặt linh hoạt trong những không gian hạn chế.
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-ST-C-10

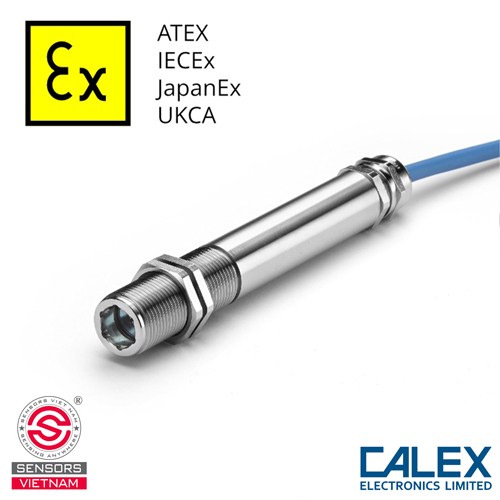

Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-ST-C-10 được thiết kế với vỏ ngoài chắc chắn, từ chất liệu thép không gỉ 316 cao cấp nhất - đây là loại vật liệu có khả năng chống ăn mòn cao, cực kỳ phù hợp cho các ứng dụng ngoài trời, hải quân, hoặc môi trường công nghiệp dầu khí.
Kích thước cảm biến chống cháy nổ này rất nhỏ gọn (đường kính 20mm và chiều dài 150mm) cho phép dễ dàng lắp đặt vào các không gian hẹp trong các hệ thống công nghiệp.
Thiết bị còn trang bị cáp đi kèm tiêu chuẩn dài 10 mét (tuỳ chọn có sẵn 5m/10m/25m) giúp kết nối dễ dàng với bộ điều khiển/thiết bị ghi dữ liệu ở khoảng cách an toàn. Lỗ gắn chuẩn M20 x 1.5mm với chiều dài 46mm kèm hai đai ốc lắp đặt, cho phép cố định cảm biến một cách chắc chắn trên các bề mặt khác nhau.
Chứng chỉ an toàn và đạn chuẩn - đảm bảo rằng cảm biến có thể an toàn hoạt động trong các khu vực nguy hiểm mà không gây ra rủi ro về cháy nổ:
- ATEX: CML 14ATEX2079 (Châu Âu)
- IECEx: IECEx CML 14.0032 (Quốc tế)
- TIIS: CML 23JPN2141 (Nhật Bản)
- UKCA: CML 21UKEX2001 (Vương quốc Anh)
NGUYÊN LÝ HOẠT ĐỘNG NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-ST-C-10
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-ST-C-10 hoạt động dựa trên nguyên lý cơ bản như sau:
Đo lường bức xạ hồng ngoại:
EX-CF-ST-C-10 sử dụng phạm vi bước sóng 8 - 14 micromet (μm), cho phép phát hiện bức xạ nhiệt từ hầu hết các loại vật liệu.
Khi bức xạ hồng ngoại từ vật thể chiếu vào cảm biến, nó được ống kính quang học tập trung và hướng tới bộ phận cảm nhận nhiệt. Bộ phận này sẽ chuyển đổi bức xạ hồng ngoại thành tín hiệu điện, sau đó chuyển đổi thành giá trị nhiệt độ.
Chuyển đổi tín hiệu và hiệu chuẩn:
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-ST-C-10 có tính năng chỉnh độ phát xạ trong phạm vi từ 0.2 đến 1 (được cài đặt sẵn là 0.95), cho phép đo chính xác nhiệt độ các vật liệu khác nhau như kim loại, nhựa, giấy, chất lỏng... Người dùng có thể điều chỉnh giá trị này thông qua công cụ cấu hình USB tùy chọn hoặc giao diện RS-485.
Thời gian phản hồi của thiết bị là 240 mili giây (t90), đảm bảo đo lường nhanh chóng nhiệt độ vật thể trong các quá trình động.
THÔNG SỐ KỸ THUẬT NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-ST-C-10
Dải đo nhiệt độ: 100°C đến 1000°C
Span tối đa: 1000°C
Span tối thiểu: 100°C
Đầu ra: 4-20 mA
Độ chính xác:±1°C hoặc ±1%
Dải phát xạ (emissivity): 0.2 đến 1 (cài đặt sẵn: 0.95)
Phạm vi bước sóng: 8-14 μm
Thời gian phản hồi (t90): 240 ms
Điện áp cấp: 12-24V DC ±5%
Dòng điện tối đa: 25 mA
Vỏ bên ngoài: Thép không gỉ 316
Kích thước: Ø 20 x 150 mm
Chuẩn bảo vệ: IP65
Chiều dài cáp tiêu chuẩn: 5m, 10m, hoặc 25m (có thể tuỳ chỉnh)
Khối lượng (với cáp 5m): 475 g
ỨNG DỤNG THỰC TẾ NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-ST-C-10
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-ST-C-10 được sử dụng rộng rãi trong nhiều ngành công nghiệp, điển hình là ngành có mức độ nguy hiểm cao:
Ngành Dầu & Khí – Lọc Dầu
Trong các cơ sở lọc dầu và khai thác khí thiên nhiên, cảm biến này giám sát nhiệt độ của các ống dẫn, bình chứa, và bộ trao đổi nhiệt mà không cần tiếp xúc trực tiếp. Điều này đặc biệt quan trọng vì những môi trường này có thể chứa các chất dễ cháy nổ.
Ngành Hóa Chất & Dược Phẩm
Các nhà máy sản xuất hóa chất và dược phẩm sử dụng cảm biến để kiểm soát nhiệt độ trong lò phản ứng, bộ điều hòa nhiệt độ, và các thiết bị xử lý. Công nghệ không tiếp xúc giúp ngăn chặn sự tương tác không mong muốn với các chất hoạt động mạnh.
Ngành Sản Xuất Thực Phẩm
Cảm biến có thể đo nhiệt độ của các dây chuyền sơ chế thực phẩm, lò nướng, hoặc các bộ pasteurization từ xa, đảm bảo an toàn vệ sinh.
Ngành Điện Lực & Năng Lượng
Trong các nhà máy điện, cảm biến giám sát nhiệt độ của máy biến áp, động cơ điện, và các hệ thống lạnh. Khả năng phát hiện sớm điểm nóng bất thường giúp ngăn ngừa sự cố và kéo dài tuổi thọ thiết bị.
Ứng Dụng Bảo Trì Dự Phòng
Cảm biến được sử dụng trong các chương trình bảo trì dự phòng (Predictive Maintenance) để phát hiện sớm những bất thường như mất cân bằng động, ma sát tăng cao, hoặc hỏng hóc điện học thông qua sự thay đổi nhiệt độ bề mặt.
HƯỚNG DẪN ĐẤU NỐI NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-ST-C-10
Cảm biến EX-CF-ST-C-10 được thiết kế để hoạt động trong vùng nguy hiểm, thiết bị phải được kết nối thông qua một bộ cách ly Intrinsically Safe (IS) hoặc bộ chắn tương thích. Người dùng không được phép kết nối trực tiếp cảm biến với thiết bị điều khiển mà không có thiết bị bảo vệ này.
Lắp đặt bộ cách ly IS:
- Lắp bộ cách ly Intrinsically Safe trên bảng điều khiển trong vùng an toàn (safe area), ngoài vùng nguy hiểm
- Kết nối + từ bộ cấp điện vào đầu vào "U" của bộ cách ly
- Kết nối - từ bộ cấp điện vào "GND" (nếu cần)
Sơ đồ đấu nối cơ bản:
- Cấp nguồn: Cấp điện 12-24V DC ±5% (lý tưởng là 24V DC để có margin an toàn) từ bộ cách ly IS hoặc PSU chuyên dùng
- Tín hiệu đầu ra: Đầu ra 4-20 mA hai dây được truyền qua cáp cách ly hoặc bộ cách ly trở lại thiết bị ghi dữ liệu hoặc PLC
- Nối đất: Đảm bảo bảng mạch điều khiển và cảm biến được nối đất chung tại bộ cách ly.
MUA NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-ST-C-10 TẠI SENSORS VIỆT NAM
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-ST-C-10 là giải pháp hoàn hảo cho các ngành công nghiệp yêu cầu an toàn tối ưu trong môi trường có nguy cơ cháy nổ. Với chứng chỉ ATEX/IECEx/TIIS quốc tế, vỏ thép không gỉ 316 bền bỉ, dải đo rộng từ -20°C đến 1000°C, và khả năng hiệu chuẩn linh hoạt, sản phẩm mang lại độ chính xác cao, độ tin cậy dài hạn, và chi phí vận hành thấp.
Sensors Việt Nam là nhà phân phối chính thức của Calex tại Việt Nam, cung cấp các sản phẩm chính hãng, với CO/CQ đầy đủ, bảo hành uy tín, hỗ trợ tận tâm. Hãy liên hệ với chúng tôi ngay hôm nay để nhận báo giá cạnh tranh nhất cho cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-ST-C-10 nhé!
