Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-HT-C-5 là sản phẩm đến từ thương hiệu Calex (Anh Quốc) – đơn vị đầu ngành về cảm biến công nghiệp và công nghệ đo không tiếp xúc. Sản phẩm nổi bật với khả năng đo nhiệt độ từ 0°C - 500°C, lấy nét điểm siêu nhỏ chỉ Ø5mm tại khoảng cách 100mm, cực kỳ lý tưởng để kiểm soát nhiệt độ của những chi tiết nhỏ, linh kiện hoặc khu vực đo chật hẹp trong môi trường có nguy cơ cháy nổ cao như nhà máy hóa chất, sản xuất dược phẩm, thực phẩm, hoặc máy tự động hóa cao cấp. Với chứng chỉ ATEX, IECEx và TIIS, cảm biến EX-CF-HT-C-5 cam kết độ an toàn tuyệt đối khi hoạt động trong các Zone 0, 1, 2 (khí) và Zone 20, 21, 22 (bụi).
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-HT-C-5

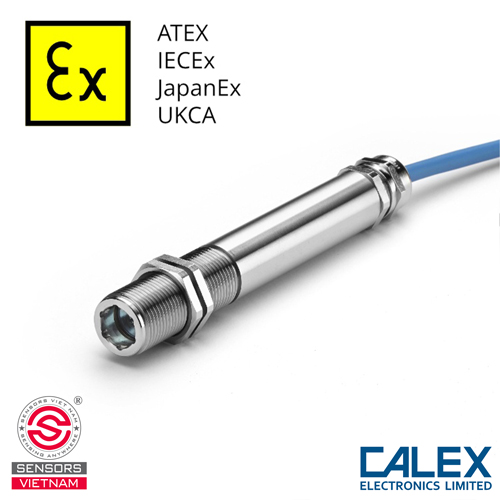

Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-XT-C-5 được thiết kế với vỏ ngoài chắc chắn, từ chất liệu thép không gỉ 316 cao cấp nhất - đây là loại vật liệu có khả năng chống ăn mòn cao, cực kỳ phù hợp cho các ứng dụng ngoài trời, hải quân, hoặc môi trường công nghiệp dầu khí.
Kích thước cảm biến nhiệt độ không tiếp xúc chống cháy nổ này rất nhỏ gọn (đường kính 20mm và chiều dài 150mm) cho phép dễ dàng lắp đặt vào các không gian hẹp trong các hệ thống công nghiệp. Bên cạnh đó, cảm biến còn được trang bị ống kính lấy nét cực nhỏ (Close Focus, CF) giúp đo nhiệt độ chính xác cho các vật thể có đường kính chỉ 5mm ở khoảng cách 100mm.
Thiết bị còn trang bị cáp đi kèm tiêu chuẩn dài 5 mét (tuỳ chọn có sẵn 5m/10m/25m) giúp kết nối dễ dàng với bộ điều khiển/thiết bị ghi dữ liệu ở khoảng cách an toàn. Lỗ gắn chuẩn M20 x 1.5mm với chiều dài 46mm kèm hai đai ốc lắp đặt, cho phép cố định cảm biến một cách chắc chắn trên các bề mặt khác nhau.
Chứng chỉ an toàn và đạn chuẩn - đảm bảo rằng cảm biến có thể an toàn hoạt động trong các khu vực nguy hiểm mà không gây ra rủi ro về cháy nổ:
- ATEX: CML 14ATEX2079 (Châu Âu)
- IECEx: IECEx CML 14.0032 (Quốc tế)
- TIIS: CML 23JPN2141 (Nhật Bản)
- UKCA: CML 21UKEX2001 (Vương quốc Anh)
NGUYÊN LÝ HOẠT ĐỘNG NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-HT-C-5
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-HT-C-5 hoạt động dựa trên nguyên lý cơ bản như sau:
Đo lường bức xạ hồng ngoại:
Cảm biến nhiệt độ từ xa chống cháy nổ EX-CF-HT-C-5 sử dụng phạm vi bước sóng 8 - 14 micromet (μm), cho phép phát hiện bức xạ nhiệt từ hầu hết các loại vật liệu.
Khi bức xạ hồng ngoại từ vật thể chiếu vào cảm biến, nó được ống kính quang học tập trung và hướng tới bộ phận cảm nhận nhiệt. Bộ phận này sẽ chuyển đổi bức xạ hồng ngoại thành tín hiệu điện, sau đó chuyển đổi thành giá trị nhiệt độ.
Chuyển đổi tín hiệu và hiệu chuẩn:
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-HT-C-5 có tính năng chỉnh độ phát xạ trong phạm vi từ 0.2 đến 1 (được cài đặt sẵn là 0.95), cho phép đo chính xác nhiệt độ các vật liệu khác nhau như kim loại, nhựa, giấy, chất lỏng... Người dùng có thể điều chỉnh giá trị này thông qua công cụ cấu hình USB tùy chọn hoặc giao diện RS-485.
Thời gian phản hồi của thiết bị là 240 mili giây (t90), đảm bảo đo lường nhanh chóng nhiệt độ vật thể trong các quá trình động.
THÔNG SỐ KỸ THUẬT NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-HT-C-5
Dải đo nhiệt độ: 0°C - 500°C
Đầu ra: 4-20 mA
Độ chính xác:±1°C hoặc ±1%
Dải phát xạ (emissivity): 0.2 đến 1 (cài đặt sẵn: 0.95)
Phạm vi bước sóng: 8-14 μm
Thời gian phản hồi (t90): 240 ms
Điện áp cấp: 12-24V DC ±5%
Dòng điện tối đa: 25 mA
Vỏ bên ngoài: Thép không gỉ 316
Kích thước: Ø 20 x 150 mm
Chuẩn bảo vệ: IP65
Chiều dài cáp tiêu chuẩn: 5m, 10m, hoặc 25m (có thể tuỳ chỉnh)
Khối lượng (với cáp 5m): 475 g
ỨNG DỤNG THỰC TẾ NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-HT-C-5
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-HT-C-5 được sử dụng rộng rãi trong nhiều ngành công nghiệp:
- Kiểm soát nhiệt độ bánh răng, vòng bi, động cơ nhỏ ở khu vực dễ cháy.
- Giám sát nhiệt trên dây chuyền sản xuất linh kiện điện tử, dược phẩm, thực phẩm nơi yêu cầu vùng đo rất nhỏ và chính xác tuyệt đối.
- Đo nhiệt độ bề mặt ống, linh kiện mini, các mẫu thử nhỏ mà cảm biến nhiệt độ thông thường không thể làm chính xác.
- Đo kiểm tra trong tủ kín, máy móc tự động hóa cao – tối ưu cho lắp ráp robot, kiểm tra chất lượng đầu ra sản phẩm nhỏ.
- Lý tưởng cho các trạm pha chế dung môi hóa chất, nơi không thể đưa cảm biến tiếp xúc vào để đảm bảo an toàn.
HƯỚNG DẪN ĐẤU NỐI NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-HT-C-5
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-HT-C-5 được thiết kế để hoạt động trong vùng nguy hiểm, thiết bị phải được kết nối thông qua một bộ cách ly Intrinsically Safe (IS) hoặc bộ chắn tương thích. Người dùng không được phép kết nối trực tiếp cảm biến với thiết bị điều khiển mà không có thiết bị bảo vệ này.
Lắp đặt bộ cách ly IS:
- Lắp bộ cách ly Intrinsically Safe trên bảng điều khiển trong vùng an toàn (safe area), ngoài vùng nguy hiểm
- Kết nối + từ bộ cấp điện vào đầu vào "U" của bộ cách ly
- Kết nối - từ bộ cấp điện vào "GND" (nếu cần)
Sơ đồ đấu nối cơ bản:
- Cấp nguồn: Cấp điện 12-24V DC ±5% (lý tưởng là 24V DC để có margin an toàn) từ bộ cách ly IS hoặc PSU chuyên dùng
- Tín hiệu đầu ra: Đầu ra 4-20 mA hai dây được truyền qua cáp cách ly hoặc bộ cách ly trở lại thiết bị ghi dữ liệu hoặc PLC
- Nối đất: Đảm bảo bảng mạch điều khiển và cảm biến được nối đất chung tại bộ cách ly.
MUA NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-CF-HT-C-5 TẠI SENSORS VIỆT NAM
Nếu bạn tìm kiếm một giải pháp đo nhiệt độ chính xác – nhanh chóng – cực kỳ lý tưởng cho linh kiện nhỏ, chi tiết máy, mẫu thử mini trong môi trường nguy hiểm, hãy chọn EX-CF-HT-C-5. Đây là cảm biến hàng đầu cho các ứng dụng lắp ráp tự động, sản xuất điện tử, dược phẩm, hóa chất, thực phẩm, nơi yêu cầu giám sát cực kỳ chi tiết và an toàn chống cháy nổ toàn diện.
Sensors Việt Nam tự hào là nhà phân phối chính hãng Calex – hỗ trợ tư vấn kỹ thuật, lựa chọn cảm biến theo đúng yêu cầu, cài đặt và bảo trì kèm bảo hành tiêu chuẩn Châu Âu. Hãy liên hệ với chúng tôi ngay hôm nay để nhận báo giá cạnh tranh nhất cho cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-CF-HT-C-5 nhé!
