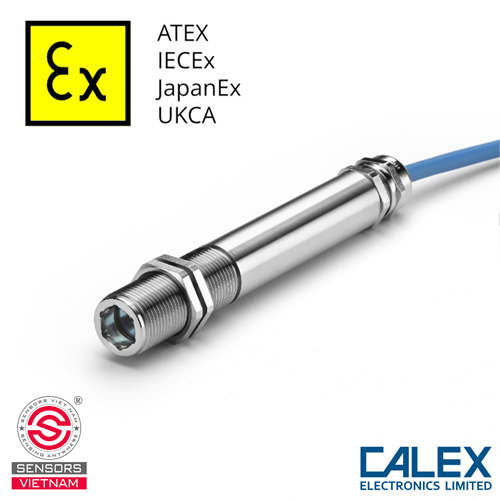

CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-XT-C-5, CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC CHỐNG CHÁY NỔ, CẢM BIẾN NHIỆT ĐỘ TỪ XA CHỐNG CHÁY NỔ, CẢM BIẾN NHIỆT ĐỘ CHỐNG NỔ, CẢM BIẾN NHIỆT CHỐNG CHÁY NỔ, CẢM BIẾN NHIỆT ĐỘ PHÒNG NỔ.
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-XT-C-5 (ExTemp Series) là thiết bị đo nhiệt độ cực nóng được phát triển bởi Calex Electronics – Anh Quốc. Sản phẩm chuyên dụng cho các ứng dụng đo lường từ 0°C - 1000°C, rất phù hợp với những công trình yêu cầu giám sát nhiệt độ cực cao hoặc các khu vực có nguy cơ cháy nổ.
Với chứng chỉ ATEX, IECEx và TIIS, EX-301-XT-C-5 cam kết độ an toàn tuyệt đối khi hoạt động trong các Zone 0, 1, 2 (khí) và Zone 20, 21, 22 (bụi).
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-XT-C-5
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-XT-C-5 được thiết kế với vỏ ngoài chắc chắn, từ chất liệu thép không gỉ 316 cao cấp nhất - đây là loại vật liệu có khả năng chống ăn mòn cao, cực kỳ phù hợp cho các ứng dụng ngoài trời, hải quân, hoặc môi trường công nghiệp dầu khí.
Kích thước cảm biến nhiệt độ không tiếp xúc chống cháy nổ này rất nhỏ gọn (đường kính 20mm và chiều dài 150mm) cho phép dễ dàng lắp đặt vào các không gian hẹp trong các hệ thống công nghiệp. Thiết bị còn trang bị cáp đi kèm tiêu chuẩn dài 5 mét (tuỳ chọn có sẵn 5m/10m/25m) giúp kết nối dễ dàng với bộ điều khiển/thiết bị ghi dữ liệu ở khoảng cách an toàn. Lỗ gắn chuẩn M20 x 1.5mm với chiều dài 46mm kèm hai đai ốc lắp đặt, cho phép cố định cảm biến một cách chắc chắn trên các bề mặt khác nhau.
Ống kính quang học 30:1, lý tưởng cho các ứng dụng tầm xa nhưng cần độ chính xác cao.
Chứng chỉ an toàn và đạn chuẩn - đảm bảo rằng cảm biến có thể an toàn hoạt động trong các khu vực nguy hiểm mà không gây ra rủi ro về cháy nổ:
- ATEX: CML 14ATEX2079 (Châu Âu)
- IECEx: IECEx CML 14.0032 (Quốc tế)
- TIIS: CML 23JPN2141 (Nhật Bản)
- UKCA: CML 21UKEX2001 (Vương quốc Anh)
NGUYÊN LÝ HOẠT ĐỘNG NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-XT-C-5
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-XT-C-5 hoạt động dựa trên nguyên lý cơ bản như sau:
Đo lường bức xạ hồng ngoại:
Cảm biến nhiệt độ từ xa chống cháy nổ EX-301-XT-C-5 sử dụng phạm vi bước sóng 8 - 14 micromet (μm), cho phép phát hiện bức xạ nhiệt từ hầu hết các loại vật liệu.
Khi bức xạ hồng ngoại từ vật thể chiếu vào cảm biến, nó được ống kính quang học tập trung và hướng tới bộ phận cảm nhận nhiệt. Bộ phận này sẽ chuyển đổi bức xạ hồng ngoại thành tín hiệu điện, sau đó chuyển đổi thành giá trị nhiệt độ.
Chuyển đổi tín hiệu và hiệu chuẩn:
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-XT-C-5 có tính năng chỉnh độ phát xạ trong phạm vi từ 0.2 đến 1 (được cài đặt sẵn là 0.95), cho phép đo chính xác nhiệt độ các vật liệu khác nhau như kim loại, nhựa, giấy, chất lỏng... Người dùng có thể điều chỉnh giá trị này thông qua công cụ cấu hình USB tùy chọn hoặc giao diện RS-485.
Thời gian phản hồi của thiết bị là 240 mili giây (t90), đảm bảo đo lường nhanh chóng nhiệt độ vật thể trong các quá trình động.
THÔNG SỐ KỸ THUẬT NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-XT-C-5
Dải đo nhiệt độ: 0°C - 1000°C
Đầu ra: 4-20 mA
Độ chính xác:±1°C hoặc ±1%
Dải phát xạ (emissivity): 0.2 đến 1 (cài đặt sẵn: 0.95)
Phạm vi bước sóng: 8-14 μm
Thời gian phản hồi (t90): 240 ms
Điện áp cấp: 12-24V DC ±5%
Dòng điện tối đa: 25 mA
Vỏ bên ngoài: Thép không gỉ 316
Kích thước: Ø 20 x 150 mm
Chuẩn bảo vệ: IP65
Chiều dài cáp tiêu chuẩn: 5m, 10m, hoặc 25m (có thể tuỳ chỉnh)
Khối lượng (với cáp 5m): 475 g
ỨNG DỤNG THỰC TẾ NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-XT-C-5
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-XT-C-5 được sử dụng rộng rãi trong nhiều ngành công nghiệp:
- Ngành Luyện Kim & Công Nghiệp Sắt Thép: Cảm biến nhiệt độ chống cháy nổ giám sát nhiệt độ của lò quay, lò tang, và các thiết bị nung khi chúng đạt đỉnh điểm trên 900°C đến 1000°C. Việc không tiếp xúc trực tiếp giúp kéo dài tuổi thọ cảm biến và giảm bảo trì so với các cảm biến tiếp xúc truyền thống.
- Ngành Gốm & Thủy Tinh: Trong các nhà máy sản xuất gốm, thủy tinh, và vật liệu refractory, cảm biến này kiểm soát nhiệt độ lò nung cao nhiệt, đặc biệt là trong các kiln (lò nung) để sấy và nung chặt vật liệu.
- Ngành Hóa Chất & Lọc Dầu: Các lò phản ứng hóa chất, bộ cracking nhiều cao, và các thiết bị xử lý nhiệt độ cao sử dụng cảm biến XT để giám sát quá trình nóng chảy và phản ứng tại các điểm nóng nhất.
- Ứng Dụng Bảo Trì Dự Phòng: Cảm biến nhiệt độ phòng nổ phát hiện sớm các điểm nóng bất thường trên: Vòng bi trong các thiết bị quay tốc độ cao, chỗ tiếp xúc của các máy móc do ma sát, các phần tử điện hoạt động không hiệu quả... Bằng cách theo dõi liên tục nhiệt độ bề mặt, nhân viên bảo trì có thể phát hiện và sửa chữa các vấn đề trước khi máy hỏng hóc.
- Ứng Dụng Trong Nhà Máy Năng Lượng: Cảm biến nhiệt chống cháy nổ giám sát nhiệt độ của các bộ trao đổi nhiệt, máy biến áp điện áp cao, và các bộ lạnh trong các nhà máy điện để đảm bảo hiệu suất tối ưu.
HƯỚNG DẪN ĐẤU NỐI NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-XT-C-5
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-XT-C-5 được thiết kế để hoạt động trong vùng nguy hiểm, thiết bị phải được kết nối thông qua một bộ cách ly Intrinsically Safe (IS) hoặc bộ chắn tương thích. Người dùng không được phép kết nối trực tiếp cảm biến với thiết bị điều khiển mà không có thiết bị bảo vệ này.
Lắp đặt bộ cách ly IS:
- Lắp bộ cách ly Intrinsically Safe trên bảng điều khiển trong vùng an toàn (safe area), ngoài vùng nguy hiểm
- Kết nối + từ bộ cấp điện vào đầu vào "U" của bộ cách ly
- Kết nối - từ bộ cấp điện vào "GND" (nếu cần)
Sơ đồ đấu nối cơ bản:
- Cấp nguồn: Cấp điện 12-24V DC ±5% (lý tưởng là 24V DC để có margin an toàn) từ bộ cách ly IS hoặc PSU chuyên dùng
- Tín hiệu đầu ra: Đầu ra 4-20 mA hai dây được truyền qua cáp cách ly hoặc bộ cách ly trở lại thiết bị ghi dữ liệu hoặc PLC
- Nối đất: Đảm bảo bảng mạch điều khiển và cảm biến được nối đất chung tại bộ cách ly.
MUA NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-XT-C-5 TẠI SENSORS VIỆT NAM
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-XT-C-5 được tối ưu hóa cho dải nhiệt độ siêu cao, với độ chính xác gần như tuyệt đối, tốc độ phản hồi nhanh và khả năng hoạt động ổn định trong các điều kiện khắc nghiệt nhất. Với chứng chỉ ATEX, IECEx, TIIS và UKCA cảm biến đảm bảo tuân thủ tất cả các quy định an toàn quốc tế.
Sensors Việt Nam là nhà phân phối chính thức của Calex tại Việt Nam, cung cấp các sản phẩm chính hãng, với CO/CQ đầy đủ, bảo hành uy tín, hỗ trợ tận tâm. Hãy liên hệ với chúng tôi ngay hôm nay để nhận báo giá cạnh tranh nhất cho cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-XT-C-5 nhé!
