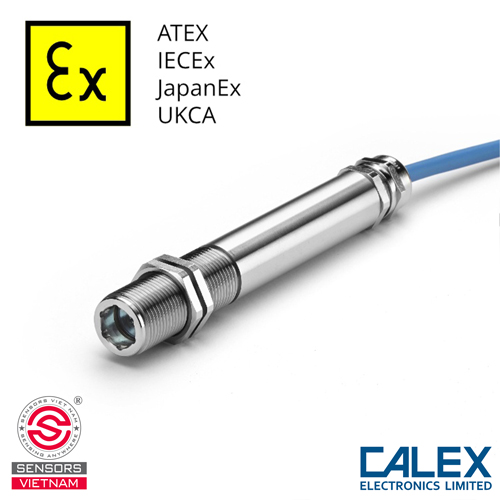

Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-MT-C-5 là sản phẩm từ Calex Electronics (Anh Quốc) – thương hiệu uy tín toàn cầu trong lĩnh vực cảm biến không tiếp xúc. Sản phẩm được thiết kế cho các ứng dụng đo lường nhiệt độ vật thể từ 0°C - 250°C, với khả năng lấy nét điểm ở khoảng cách vừa phải, phù hợp với các quy trình sản xuất thực phẩm, dược phẩm, nhựa, giấy, hoặc hóa chất ở nhiệt độ trung bình trong môi trường có nguy cơ cháy nổ.
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-MT-C-5
Cảm biến EX-301-MT-C-5 được chế tạo từ thép không gỉ 316 (Stainless Steel 316), một loại vật liệu có khả năng chống ăn mòn vượt trội trong các môi trường hóa chất, muối mặn, hay ẩm ướt.
Cảm biến có kích thước tiêu chuẩn, bao gồm đường kính: 20mm, chiều dài: 150mm (không gồm cáp) và lỗ gắn: M20 x 1.5mm thread, dài 46mm. Thiết kế này cho phép thiết bị lắp đặt dễ dàng vào hầu hết các khung gắn công nghiệp, khe hẹp trong lò phản ứng, hoặc dây chuyền sản xuất.
Sản phẩm được cung cấp với cáp tiêu chuẩn 5 mét (tuỳ chọn 10m hoặc 25m), chống nhiễu điện từ, rất phù hợp trong môi trường công nghiệp với nhiều thiết bị điện hoạt động song song. Ống kính quang học 30:1, lý tưởng cho các ứng dụng tầm xa nhưng cần độ chính xác cao.
Chứng chỉ an toàn và đạn chuẩn - đảm bảo rằng cảm biến có thể an toàn hoạt động trong các khu vực nguy hiểm mà không gây ra rủi ro về cháy nổ:
- ATEX: CML 14ATEX2079 (Châu Âu)
- IECEx: IECEx CML 14.0032 (Quốc tế)
- TIIS: CML 23JPN2141 (Nhật Bản)
- UKCA: CML 21UKEX2001 (Vương quốc Anh)
NGUYÊN LÝ HOẠT ĐỘNG NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-MT-C-5
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-MT-C-5 hoạt động dựa trên nguyên lý cơ bản như sau:
Công nghệ đo bức xạ hồng ngoại
Cảm biến EX-301-MT-C-5 vận hành dựa trên nguyên lý đo lường bức xạ hồng ngoại dải 8–14 μm, cho phép phát hiện bức xạ nhiệt từ hầu hết mọi vật liệu – từ kim loại sáng, kim loại tối, nhựa, giấy, đến các chất lỏng.
Khi bức xạ hồng ngoại từ vật thể cần đo chiếu vào cảm biến, nó được ống kính quang học có độ phân giải trung bình tập trung và hướng tới phần tử cảm nhận nhiệt. Phần tử này chuyển đổi bức xạ thành tín hiệu điện analog, sau đó được xử lý bởi các mạch điện tử tiên tiến để xuất ra dòng 4–20 mA.
Tính năng hiệu chuẩn Emissivity Linh Hoạt
Người dùng có thể điều chỉnh giá trị emissivity (độ phát xạ) trong dải từ 0.2 đến 1, với giá trị cài đặt sẵn là 0.95. Có thể cấu hình qua công cụ USB (LCT USB Adapter) ở vùng an toàn hoặc qua giao diện RS-485 Modbus từ xa.
THÔNG SỐ KỸ THUẬT NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-MT-C-5
Dải đo nhiệt độ: 0°C - 250°C
Đầu ra: 4-20 mA
Độ chính xác:±1°C hoặc ±1%
Dải phát xạ (emissivity): 0.2 đến 1 (cài đặt sẵn: 0.95)
Phạm vi bước sóng: 8-14 μm
Thời gian phản hồi (t90): 240 ms
Điện áp cấp: 12-24V DC ±5%
Dòng điện tối đa: 25 mA
Vỏ bên ngoài: Thép không gỉ 316
Kích thước: Ø 20 x 150 mm
Chuẩn bảo vệ: IP65
Chiều dài cáp tiêu chuẩn: 5m, 10m, hoặc 25m (có thể tuỳ chỉnh)
Khối lượng (với cáp 5m): 475 g
ỨNG DỤNG THỰC TẾ NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-MT-C-5
Ngành Sản Xuất Thực Phẩm & Đồ Uống
- Kiểm soát lò nướng, lò rang, máy sấy trong quy trình sản xuất bánh, kẹo, cà phê
- Giám sát nhiệt độ trong các bộ pasteurization, sterilization để đảm bảo an toàn vệ sinh mà không cần tiếp xúc với sản phẩm
- Theo dõi nhiệt độ các dây chuyền đóng gói, dán nhãn nơi có nguy cơ cháy nổ (ví dụ: khí methane, bụi hóa chất)
Ngành Dược Phẩm & Hóa Mỹ Phẩm
- Ngành này yêu cầu kiểm soát nhiệt độ cực kỳ chặt chẽ để bảo vệ hiệu lực thuốc, đặc biệt trong các khu vực có nguy cơ cháy nổ:
- Đo nhiệt độ lò phản ứng, bộ trao đổi nhiệt khi pha chế các công thức dược
- Kiểm tra bề mặt nắp chai, quy trình đóng gói ở nhiệt độ 50–200°C
Ngành Sản Xuất Nhựa & Đồ Nhựa
- Quá trình ép đùn, thổi bình, đúc nhựa yêu cầu kiểm soát tất cả các khu vực nóng:
- Giám sát nhiệt độ khuôn mẫu, xilanh ép đùn ở 180–220°C
- Phát hiện điểm nóng bất thường trong các thiết bị, giúp ngăn ngừa cháy nổ từ khí/bụi nhựa
Ngành Giấy & Xơ Sợi Dệt
- Các lò nung giấy, máy sấy dệt hoạt động ở 100–200°C và thường có khí/bụi dễ cháy:
- Kiểm soát nhiệt độ bề mặt lò sấy, các cột trong quy trình xử lý xơ sợi
- Phát hiện sớm tình trạng quá nóng trước khi xảy ra cháy nổ
Ứng Dụng Bảo Trì Dự Phòng
Cảm biến giám sát nhiệt độ bề mặt các bộ phận chuyển động để phát hiện sớm những bất thường trong vòng bi trong động cơ, máy bơm (khi nhiệt độ tăng bất thường, cho thấy có ma sát cao, mặc mòn) hoặc các khớp nối, chi tiết tiếp xúc trong các máy móc tự động hóa
Ngành Lạnh & Điều Hòa Công Nghiệp
- Trong các hệ thống làm lạnh, trao đổi nhiệt ở trong nhà máy:
- Giám sát bề mặt bộ trao đổi nhiệt, đường ống dẫn ở khu vực ngoài
- Phát hiện rò rỉ, thay đổi hiệu suất thông qua sự thay đổi nhiệt độ bề mặt
HƯỚNG DẪN ĐẤU NỐI NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-MT-C-5
Cảm biến EX-301-MT-C-5 được thiết kế để hoạt động trong vùng nguy hiểm, thiết bị phải được kết nối thông qua một bộ cách ly Intrinsically Safe (IS) hoặc bộ chắn tương thích. Người dùng không được phép kết nối trực tiếp cảm biến với thiết bị điều khiển mà không có thiết bị bảo vệ này.
Lắp đặt bộ cách ly IS:
- Lắp bộ cách ly Intrinsically Safe trên bảng điều khiển trong vùng an toàn (safe area), ngoài vùng nguy hiểm
- Kết nối + từ bộ cấp điện vào đầu vào "U" của bộ cách ly
- Kết nối - từ bộ cấp điện vào "GND" (nếu cần)
Sơ đồ đấu nối cơ bản:
- Cấp nguồn: Cấp điện 12-24V DC ±5% (lý tưởng là 24V DC để có margin an toàn) từ bộ cách ly IS hoặc PSU chuyên dùng
- Tín hiệu đầu ra: Đầu ra 4-20 mA hai dây được truyền qua cáp cách ly hoặc bộ cách ly trở lại thiết bị ghi dữ liệu hoặc PLC
- Nối đất: Đảm bảo bảng mạch điều khiển và cảm biến được nối đất chung tại bộ cách ly
MUA NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-MT-C-5 TẠI SENSORS VIỆT NAM
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-MT-C-5 được tối ưu hóa để cân bằng giữa độ chính xác, phạm vi đo và giá chi phí, nhờ đó mà thiết bị đã trở thành lựa chọn kinh tế nhất cho những nhà máy muốn nâng cấp từ cảm biến tiếp xúc truyền thống sang công nghệ hồng ngoại không tiếp xúc.
Sensors Việt Nam là nhà phân phối chính thức các sản phẩm cảm biến hiện đại của Calex. Chúng tôi tự tin cung cấp các sản phẩm chính hãng, bảo hành uy tín, hỗ trợ tận tâm, với CO/CQ đầy đủ. Hãy liên hệ ngay hôm nay để nhận tư vấn hoàn toàn miễn phí và báo giá cạnh tranh nhất cho cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-MT-C-5!
