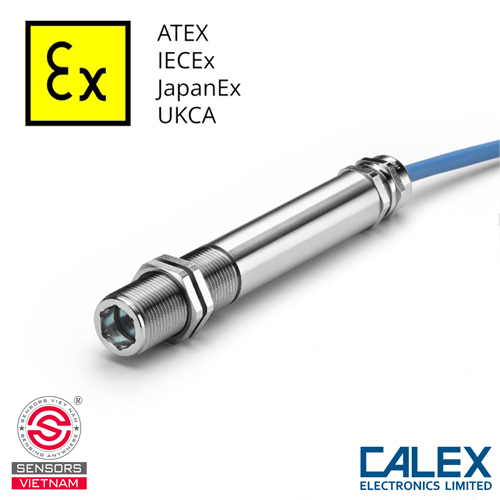

Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-LT-C-5 đến từ Calex Electronics. Sản phẩm được thiết kế riêng cho các ứng dụng đo lường từ –20°C đến 100°C, phù hợp với các quá trình sản xuất nhiệt độ thấp như lạnh công nghiệp, kho lạnh, hệ thống làm lạnh đột, sơ chế thực phẩm đông lạnh, sản xuất dược phẩm ở nhiệt độ thấp, hay các quá trình hóa chất cần giám sát ở dải nhiệt độ thường trong các khu vực có nguy cơ cháy nổ.
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-LT-C-5
Cảm biến EX-301-LT-C-5 được chế tạo từ thép không gỉ 316 (Stainless Steel 316), một loại vật liệu có khả năng chống ăn mòn vượt trội trong các môi trường hóa chất, muối mặn, hay ẩm ướt.
Với kích thước tiêu chuẩn, bao gồm đường kính: 20mm, chiều dài: 150mm và lỗ gắn: M20 x 1.5mm thread, dài 46mm, thiết bị có thể lắp đặt dễ dàng vào hầu hết các khung gắn công nghiệp, khe hẹp trong lò phản ứng, hoặc dây chuyền sản xuất. Ống kính quang học 30:1, lý tưởng cho các ứng dụng tầm xa nhưng cần độ chính xác cao.
Bên cạnh đó, sản phẩm được cung cấp với cáp tiêu chuẩn 5 mét (tuỳ chọn 10m hoặc 25m). Cáp chống nhiễu điện từ, rất phù hợp trong môi trường công nghiệp với nhiều thiết bị điện hoạt động song song.
Chứng chỉ an toàn và đạn chuẩn - đảm bảo rằng cảm biến có thể an toàn hoạt động trong các khu vực nguy hiểm mà không gây ra rủi ro về cháy nổ:
- ATEX: CML 14ATEX2079 (Châu Âu)
- IECEx: IECEx CML 14.0032 (Quốc tế)
- TIIS: CML 23JPN2141 (Nhật Bản)
- UKCA: CML 21UKEX2001 (Vương quốc Anh)
NGUYÊN LÝ HOẠT ĐỘNG NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-LT-C-5
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-LT-C-5 hoạt động dựa trên nguyên lý cơ bản như sau:
Công nghệ đo bức xạ hồng ngoại
Cảm biến EX-301-LT-C-5 vận hành dựa trên nguyên lý đo lường bức xạ hồng ngoại dải 8–14 μm, cho phép phát hiện bức xạ nhiệt từ hầu hết mọi vật liệu – từ kim loại sáng, kim loại tối, nhựa, giấy, đến các chất lỏng.
Khi bức xạ hồng ngoại từ vật thể cần đo chiếu vào cảm biến, nó được ống kính quang học có độ phân giải trung bình tập trung và hướng tới phần tử cảm nhận nhiệt. Phần tử này chuyển đổi bức xạ thành tín hiệu điện analog, sau đó được xử lý bởi các mạch điện tử tiên tiến để xuất ra dòng 4–20 mA.
Tính năng hiệu chuẩn Emissivity Linh Hoạt
Người dùng có thể điều chỉnh giá trị emissivity (độ phát xạ) trong dải từ 0.2 đến 1, với giá trị cài đặt sẵn là 0.95. Có thể cấu hình qua công cụ USB (LCT USB Adapter) ở vùng an toàn hoặc qua giao diện RS-485 Modbus từ xa.
THÔNG SỐ KỸ THUẬT NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-LT-C-5
Dải đo nhiệt độ: –20°C đến 100°C
Đầu ra: 4-20 mA
Độ chính xác:±1°C hoặc ±1%
Dải phát xạ (emissivity): 0.2 đến 1 (cài đặt sẵn: 0.95)
Phạm vi bước sóng: 8-14 μm
Thời gian phản hồi (t90): 240 ms
Điện áp cấp: 12-24V DC ±5%
Dòng điện tối đa: 25 mA
Vỏ bên ngoài: Thép không gỉ 316
Kích thước: Ø 20 x 150 mm
Chuẩn bảo vệ: IP65
Chiều dài cáp tiêu chuẩn: 5m, 10m, hoặc 25m (có thể tuỳ chỉnh)
Khối lượng (với cáp 5m): 475 g
ỨNG DỤNG THỰC TẾ NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-LT-C-5
Công Nghiệp Lạnh & Kho Bảo Quản
- Giám sát nhiệt độ ở các phòng lạnh, kho bảo quản thực phẩm ở –10°C đến 0°C
- Kiểm soát nhiệt độ bề mặt của các tủ lạnh, tủ đông công nghiệp để đảm bảo chuỗi lạnh không bị gián đoạn
- Phát hiện sớm sự cố hệ thống lạnh – khi nhiệt độ cao hơn dự kiến, cho thấy rò rỉ, nén không hoạt động, hay hư hỏng thiết bị
Ngành Sản Xuất Thực Phẩm Đông Lạnh
- Giám sát nhiệt độ các hệ thống đông lạnh, máy đông lạnh nhanh ở –20°C đến –10°C
- Kiểm tra bề mặt sản phẩm sau khi đông lạnh để đảm bảo chất lượng
- Phát hiện điểm nóng bất thường – nơi các sản phẩm không được đông lạnh đúng cách
Ngành Dược Phẩm & Sinh Học
- Giám sát các tủ lạnh lưu trữ vắc xin, sinh phẩm ở 2–8°C
- Kiểm soát nhiệt độ trong các quá trình tách chiết, kết tinh ở các phạm vi nhiệt độ thấp
- Phòng ngừa sự thay đổi nhiệt độ đột ngột có thể làm hỏng sản phẩm
Ngành Hóa Chất & Hóa Dầu
- Kiểm soát nhiệt độ các bộ phản ứng, thiết bị trao đổi nhiệt ở dải 0°C đến 50°C
- Giám sát quá trình kết tinh, gắn kết của các hợp chất ở nhiệt độ thấp
- Phát hiện sự cố làm lạnh trước khi ảnh hưởng đến toàn bộ quy trình
Ứng Dụng Bảo Trì Dự Phòng
- Vòng bi, bộ giảm tốc trong các máy quay ở kho lạnh – nếu nhiệt độ tăng bất thường, cho thấy có ma sát cao, mặc mòn
- Các van, cấu phần khác trong các hệ thống lạnh – phát hiện sớm sự cố trước khi xảy ra hư hỏng lớn
Các Ứng Dụng Khác Trong Môi Trường Nguy Hiểm
- Chế tạo thiết bị bán dẫn, máy tính ở dải –10°C đến 20°C
- Giám sát các hệ thống lạnh trong nhà máy hàng không, tàu biển ngoài khơi
HƯỚNG DẪN ĐẤU NỐI NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-LT-C-5
Cảm biến EX-301-LT-C-5 được thiết kế để hoạt động trong vùng nguy hiểm, thiết bị phải được kết nối thông qua một bộ cách ly Intrinsically Safe (IS) hoặc bộ chắn tương thích. Người dùng không được phép kết nối trực tiếp cảm biến với thiết bị điều khiển mà không có thiết bị bảo vệ này.
Lắp đặt bộ cách ly IS:
- Lắp bộ cách ly Intrinsically Safe trên bảng điều khiển trong vùng an toàn (safe area), ngoài vùng nguy hiểm
- Kết nối + từ bộ cấp điện vào đầu vào "U" của bộ cách ly
- Kết nối - từ bộ cấp điện vào "GND" (nếu cần)
Sơ đồ đấu nối cơ bản:
- Cấp nguồn: Cấp điện 12-24V DC ±5% (lý tưởng là 24V DC để có margin an toàn) từ bộ cách ly IS hoặc PSU chuyên dùng
- Tín hiệu đầu ra: Đầu ra 4-20 mA hai dây được truyền qua cáp cách ly hoặc bộ cách ly trở lại thiết bị ghi dữ liệu hoặc PLC
- Nối đất: Đảm bảo bảng mạch điều khiển và cảm biến được nối đất chung tại bộ cách ly
MUA NHIỆT ĐỘ HỒNG NGOẠI CHỐNG CHÁY NỔ EX-301-LT-C-5 TẠI SENSORS VIỆT NAM
Cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-LT-C-5 là giải pháp hoàn hảo cho các ngành công nghiệp đòi hỏi đo lường chính xác cao ở dải nhiệt độ thấp (–20 đến +100°C) trong môi trường có nguy cơ cháy nổ. Với chứng chỉ ATEX/IECEx/TIIS/UKCA, vỏ thép không gỉ 316 bền bỉ, độ chính xác cao ±1°C/±1%, và khả năng hiệu chuẩn emissivity linh hoạt, sản phẩm là giải pháp quản lý rủi ro toàn diện cho dây chuyền tự động hoá của bạn.
Sensors Việt Nam là nhà phân phối chính thức các sản phẩm cảm biến hiện đại của Calex. Hãy liên hệ cho chúng tôi để nhận tư vấn hoàn toàn miễn phí và báo giá cạnh tranh nhất cho cảm biến nhiệt độ hồng ngoại chống cháy nổ EX-301-LT-C-5!
