CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI CHỊU NHIỆT ĐỘ CAO PM-HA-HCF-CT-CRT (4-20mA)

Cảm biến nhiệt độ hồng ngoại không tiếp xúc, cảm biến đo nhiệt độ từ xa PM-HA-HCF-CT-CRT là sản phẩm thuộc dòng PyroMini High Ambient của Calex Electronics – Anh Quốc, thương hiệu hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ hồng ngoại công nghiệp. Đây là cảm biến đo nhiệt độ từ xa chuyên dụng cho các ứng dụng đo chính xác điểm cực nhỏ ở khoảng cách gần trong môi trường nhiệt độ cao, yêu cầu tốc độ phản hồi nhanh, hiển thị trực quan và cảnh báo độc lập. Tích hợp ngõ ra 4-20mA loop-powered, hai relay cảnh báo và màn hình cảm ứng TFT, phù hợp cho các hệ thống cần đo lường chính xác, hiển thị, cấu hình và cảnh báo độc lập với dải đo rộng từ -20°C đến 1000°C (CT) và đầu dò chịu nhiệt lên đến 180°C (HA) – lý tưởng cho môi trường công nghiệp khắc nghiệt như lò nung, dây chuyền nóng, robot công nghiệp mà không cần làm mát thêm.

Nhờ công nghệ đo hồng ngoại không tiếp xúc, cảm biến cho phép giám sát chính xác nhiệt độ của các chi tiết cực nhỏ, linh kiện điện tử nóng, điểm hàn hoặc vùng gia nhiệt hẹp mà không cần chạm trực tiếp – đảm bảo an toàn, độ chính xác và tuổi thọ thiết bị.

CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-CRT

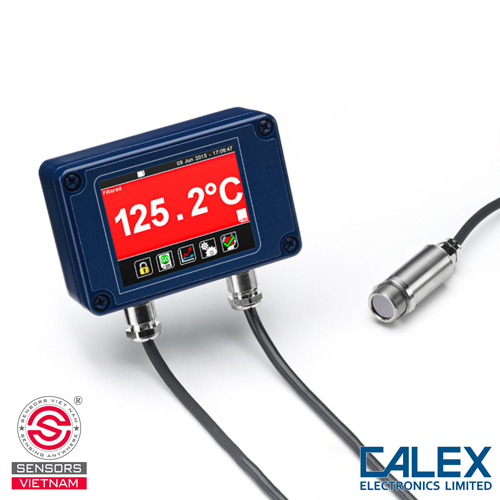

Cảm biến PM-HA-HCF-CT-CRT gồm đầu dò High Ambient (HA) và mô-đun điều khiển CRT (Compact Remote Terminal). Đầu dò được chế tạo từ thép không gỉ 316L, kích thước Ø18 mm × 45 mm, đạt chuẩn IP65, chịu nhiệt môi trường lên đến 180°C mà không cần làm mát. Cáp kết nối tiêu chuẩn dài 1 m (tùy chọn mở rộng 3 m, 15 m hoặc 30 m), được hiệu chuẩn theo cặp với mô-đun để bảo đảm tín hiệu ổn định và chống nhiễu. Chuẩn ren M16 × 1 mm giúp lắp đặt trực tiếp trên tủ điện, giá đỡ hoặc hệ thống máy móc nóng.

Mô-đun CRT tích hợp màn hình cảm ứng TFT màu 2.83 inch, hai relay SPDT độc lập (COM/NO/NC) cho cảnh báo nhiệt độ cao-thấp, ngõ ra 4-20mA loop-powered, và cổng cấu hình USB. Thiết bị hoạt động với nguồn 24 V DC ± 5 %, dòng tiêu thụ tối đa 100 mA, tương thích mọi hệ thống điều khiển tự động.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-CRT

Model PM-HA-HCF-CT-CRT thuộc dòng PyroMini General Purpose, sử dụng bước sóng 8 – 14 µm, tối ưu cho vật liệu có hệ số phát xạ trung bình đến cao như sơn, nhựa, giấy, thực phẩm, cao su hoặc vật liệu phi kim.

Cảm biến trang bị High Close Focus Optics (HCF), cho phép đo vùng cực nhỏ 5 mm ở khoảng cách 100 mm trong môi trường nhiệt cao, lý tưởng cho các ứng dụng kiểm soát điểm nhiệt cực nhỏ, linh kiện điện tử nóng, vi mạch, điểm hàn laser hoặc vật thể nhỏ ở lò nung. Bộ lọc quang học chống phản xạ giúp duy trì tín hiệu ổn định và giảm nhiễu trong phép đo liên tục.

CÔNG NGHỆ ĐO VÀ TRUYỀN THÔNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI 4-20mA PM-HA-HCF-CT-CRT

Cảm biến thu nhận và xử lý bức xạ hồng ngoại phát ra từ vật thể trên –273 °C, sau đó chuyển đổi thành tín hiệu dòng 4-20mA tuyến tính truyền trực tiếp đến hệ thống điều khiển. Thời gian đáp ứng 240 ms, phù hợp với các hệ thống điều khiển PID, cảnh báo và giám sát theo thời gian thực.

Mô-đun CRT hỗ trợ hiển thị nhiệt độ hiện tại, giá trị 4-20mA, trạng thái relay, thiết lập ngưỡng cảnh báo độc lập cho mỗi relay, và điều chỉnh thông số emissivity, averaging, peak/valley hold, scaling 4-20mA ngay trên màn hình cảm ứng hoặc qua phần mềm CalexConfig (USB).

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-CRT

- Model: PM-HA-HCF-CT-CRT

- Bước sóng: 8 – 14 µm

- Optics: High Close Focus (HCF) – 5 mm @ 100 mm

- Dải đo nhiệt độ: -20 – 1000°C (CT)

- Độ chính xác: ± 1°C hoặc ± 1 % giá trị đo

- Độ lặp lại: ± 0,5°C hoặc ± 0,5 %

- Thời gian đáp ứng (t90): 240 ms

- Hệ số phát xạ: 0.20 – 1.00 (điều chỉnh được qua màn hình/USB)

- Ngõ ra tín hiệu: 4-20mA (loop-powered) + 2 rơ-le SPDT (2A @ 30V DC)

- Nguồn cấp: 24 V DC ± 5 % / 100 mA

- Vỏ bảo vệ: Thép không gỉ 316L – IP65

- Màn hình hiển thị: TFT cảm ứng màu 2.83 inch (CRT)

- Chiều dài cáp: 1 m (tùy chọn 3 m, 15 m, 30 m)

- Nhiệt độ môi trường đầu dò: 0 → 180°C (HA)

- Nhiệt độ môi trường mô-đun: 0 → 60°C

- Xuất xứ: Calex Electronics – UK

- Bảo hành: 12 tháng (1 đổi 1 nếu lỗi kỹ thuật)

- Chứng từ: CO/CQ đầy đủ

ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-CRT

Cảm biến PM-HA-HCF-CT-CRT được ứng dụng trong các ngành yêu cầu đo điểm cực nhỏ, khoảng cách gần, môi trường nhiệt cao, hiển thị trực quan và cảnh báo độc lập, như:

Giám sát linh kiện điện tử, vi mạch, điểm hàn trong dây chuyền SMT với đầu dò HA chịu 180°C.

Kiểm soát điểm nóng cực nhỏ trong hàn laser, ép đùn vi mô, in 3D chi tiết ở lò nóng.

Đo nhiệt độ dây dẫn siêu mảnh, cuộn dây nhỏ trong môi trường cao nhiệt.

Theo dõi điểm nóng trong bo mạch, cảm biến, thiết bị y tế công nghiệp.

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-CRT

Cảm biến PM-HA-HCF-CT-CRT gồm đầu dò nối liền với mô-đun CRT. Người dùng chỉ cần đấu nguồn 24 V DC và ngõ ra 4-20mA/relay tại mô-đun.

Đấu dây tiêu chuẩn:

- Nguồn: PWR+ và PWR– (24 V DC ± 5 %)

- Ngõ ra 4-20mA: OUT+ và OUT– (loop-powered)

- Relay 1: COM1, NO1, NC1

- Relay 2: COM2, NO2, NC2

Cấu hình:

- Màn hình cảm ứng CRT: Chạm để điều chỉnh emissivity, scaling, ngưỡng relay, averaging.

- Phần mềm CalexConfig (USB): Cấu hình nâng cao, lưu profile, xuất dữ liệu.

- Lưu ý: Dùng cáp xoắn đôi cho 4-20mA, tránh đi song song với dây AC; relay phù hợp tải 2A.

MUA CẢM BIẾN PM-HA-HCF-CT-CRT CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Khi đặt mua PM-HA-HCF-CT-CRT tại Sensors Việt Nam, khách hàng nhận được sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, bảo hành 12 tháng (1 đổi 1). Chúng tôi cung cấp tư vấn kỹ thuật, hỗ trợ cấu hình CRT, tích hợp PLC/SCADA, cài đặt relay, và giao hàng toàn quốc.

Liên hệ để nhận báo giá ưu đãi và hỗ trợ kỹ thuật 24/7 – Sensors Việt Nam, đại lý phân phối chính thức Calex Electronics UK tại Việt Nam.
