CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI CHỊU NHIỆT ĐỘ CAO PM-HA-HCF-CT-BRT (RS485)

Cảm biến nhiệt độ hồng ngoại không tiếp xúc, cảm biến đo nhiệt độ từ xa PM-HA-HCF-CT-BRT là sản phẩm thuộc dòng PyroMini High Ambient của Calex Electronics – Anh Quốc, thương hiệu hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ hồng ngoại công nghiệp. Đây là cảm biến đo nhiệt độ từ xa chuyên dụng cho các ứng dụng đo chính xác điểm cực nhỏ ở khoảng cách gần trong môi trường nhiệt độ cao, yêu cầu tốc độ phản hồi nhanh, hiển thị trực quan, ghi dữ liệu và cảnh báo độc lập. Tích hợp giao tiếp Modbus RTU (RS-485), hai relay cảnh báo, màn hình cảm ứng TFT và ghi dữ liệu MicroSD, phù hợp cho các hệ thống cần đo lường chính xác, hiển thị, cấu hình, cảnh báo độc lập và lưu trữ dữ liệu với dải đo rộng từ -20°C đến 1000°C (CT) và đầu dò chịu nhiệt lên đến 180°C (HA) – lý tưởng cho môi trường công nghiệp khắc nghiệt như lò nung, dây chuyền nóng, robot công nghiệp.

Nhờ công nghệ đo hồng ngoại không tiếp xúc, cảm biến cho phép giám sát chính xác nhiệt độ của các chi tiết cực nhỏ, linh kiện điện tử nóng, điểm hàn hoặc vùng gia nhiệt hẹp mà không cần chạm trực tiếp – đảm bảo an toàn, độ chính xác và tuổi thọ thiết bị.

CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-BRT

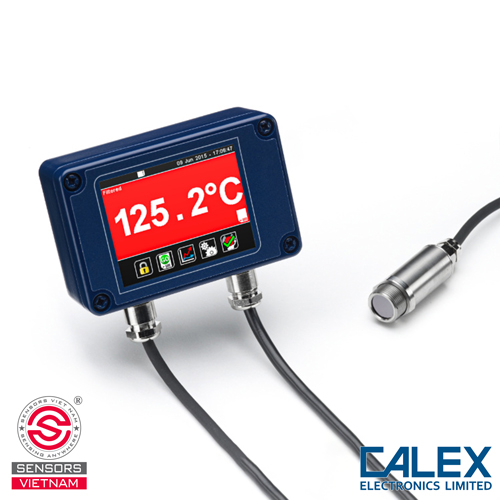

Cảm biến PM-HA-HCF-CT-BRT gồm đầu dò High Ambient (HA) và mô-đun điều khiển BRT (Bigger Remote Terminal). Đầu dò được chế tạo từ thép không gỉ 316L, kích thước Ø18 mm × 45 mm, đạt chuẩn IP65, chịu nhiệt môi trường lên đến 180°C mà không cần làm mát. Cáp kết nối tiêu chuẩn dài 1 m (tùy chọn mở rộng 3 m, 15 m hoặc 30 m), được hiệu chuẩn theo cặp với mô-đun để bảo đảm tín hiệu ổn định và chống nhiễu. Chuẩn ren M16 × 1 mm giúp lắp đặt trực tiếp trên tủ điện, giá đỡ hoặc hệ thống máy móc nóng.

Mô-đun BRT tích hợp màn hình cảm ứng TFT màu 2.83 inch, hai relay SPDT độc lập (COM/NO/NC) cho cảnh báo nhiệt độ cao-thấp, cổng RS-485 Modbus RTU, và khe cắm MicroSD để ghi dữ liệu nhiệt độ và sự kiện theo thời gian thực. Thiết bị hoạt động với nguồn 24 V DC ± 5 %, dòng tiêu thụ tối đa 100 mA, tương thích mọi hệ thống điều khiển tự động.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-BRT

Model PM-HA-HCF-CT-BRT thuộc dòng PyroMini General Purpose, sử dụng bước sóng 8 – 14 µm, tối ưu cho vật liệu có hệ số phát xạ trung bình đến cao như sơn, nhựa, giấy, thực phẩm, cao su hoặc vật liệu phi kim.

Cảm biến trang bị High Close Focus Optics (HCF), cho phép đo vùng cực nhỏ 18 mm ở khoảng cách 200 mm trong môi trường nhiệt cao, lý tưởng cho các ứng dụng kiểm soát điểm nhiệt cực nhỏ, linh kiện điện tử nóng, vi mạch, điểm hàn laser hoặc vật thể nhỏ ở lò nung. Bộ lọc quang học chống phản xạ giúp duy trì tín hiệu ổn định và giảm nhiễu trong phép đo liên tục.

CÔNG NGHỆ ĐO VÀ TRUYỀN THÔNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI RS-485 PM-HA-HCF-CT-BRT

Cảm biến thu nhận và xử lý bức xạ hồng ngoại phát ra từ vật thể trên –273 °C, sau đó chuyển đổi thành dữ liệu số truyền qua chuẩn Modbus RTU RS-485. Tối đa 247 cảm biến trên 1 bus, thời gian đáp ứng 240 ms, phù hợp với các hệ thống SCADA, PLC số, mạng cảm biến phân tán.

Mô-đun BRT hỗ trợ ghi dữ liệu ra thẻ MicroSD (định dạng CSV, bao gồm thời gian, nhiệt độ, trạng thái relay), thiết lập ngưỡng cảnh báo độc lập cho mỗi relay, và điều chỉnh thông số emissivity, baudrate, ID, averaging, peak/valley hold ngay trên màn hình cảm ứng hoặc qua phần mềm CalexConfig (USB).

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-BRT

- Model: PM-HA-HCF-CT-BRT

- Bước sóng: 8 – 14 µm

- Optics: High Close Focus (HCF)

- Dải đo nhiệt độ: -20 – 1000°C (CT)

- Độ chính xác: ± 1°C hoặc ± 1 % giá trị đo

- Độ lặp lại: ± 0,5°C hoặc ± 0,5 %

- Thời gian đáp ứng (t90): 240 ms

- Hệ số phát xạ: 0.20 – 1.00 (điều chỉnh được qua màn hình/USB)

- Ngõ ra tín hiệu: RS-485 Modbus RTU + 2 rơ-le SPDT (2A @ 30V DC)

- Nguồn cấp: 24 V DC ± 5 % / 100 mA

- Vỏ bảo vệ: Thép không gỉ 316L – IP65

- Màn hình hiển thị: TFT cảm ứng màu 2.83 inch (BRT)

- Chiều dài cáp: 1 m (tùy chọn 3 m, 15 m, 30 m)

- Nhiệt độ môi trường đầu dò: 0 → 180°C (HA)

- Nhiệt độ môi trường mô-đun: 0 → 60°C

- Ghi dữ liệu: MicroSD (CSV, thời gian thực)

- Xuất xứ: Calex Electronics – UK

- Bảo hành: 12 tháng (1 đổi 1 nếu lỗi kỹ thuật)

- Chứng từ: CO/CQ đầy đủ

ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-BRT

Cảm biến PM-HA-HCF-CT-BRT được ứng dụng trong các ngành yêu cầu đo điểm cực nhỏ, khoảng cách gần, môi trường nhiệt cao, ghi dữ liệu và cảnh báo độc lập, như:

Giám sát linh kiện điện tử, vi mạch, điểm hàn trong dây chuyền SMT với đầu dò HA chịu 180°C.

Kiểm soát điểm nóng cực nhỏ trong hàn laser, ép đùn vi mô, in 3D chi tiết ở lò nóng.

Đo nhiệt độ dây dẫn siêu mảnh, cuộn dây nhỏ trong môi trường cao nhiệt – ghi dữ liệu MicroSD để phân tích.

Theo dõi điểm nóng trong bo mạch, cảm biến, thiết bị y tế công nghiệp – relay kích hoạt làm mát/cảnh báo.

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PM-HA-HCF-CT-BRT

Cảm biến PM-HA-HCF-CT-BRT gồm đầu dò nối liền với mô-đun BRT. Người dùng chỉ cần đấu nguồn 24 V DC, RS-485 và relay tại mô-đun.

Đấu dây tiêu chuẩn:

- Nguồn: PWR+ và PWR– (24 V DC ± 5 %)

- RS-485: RS+ và RS– (Modbus RTU)

- Relay 1: COM1, NO1, NC1

- Relay 2: COM2, NO2, NC2

Cấu hình:

- Màn hình cảm ứng BRT: Chạm để điều chỉnh emissivity, ID, baudrate, ngưỡng relay, ghi dữ liệu.

- Phần mềm CalexConfig (USB): Cấu hình nâng cao, xuất dữ liệu MicroSD, lưu profile.

- Lưu ý: Dùng cáp xoắn đôi chống nhiễu cho RS-485, gắn điện trở 120 Ω ở hai đầu bus nếu >30m.

MUA CẢM BIẾN PM-HA-HCF-CT-BRT CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Khi đặt mua PM-HA-HCF-CT-BRT tại Sensors Việt Nam, khách hàng nhận được sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, bảo hành 12 tháng (1 đổi 1). Chúng tôi cung cấp tư vấn kỹ thuật, hỗ trợ cấu hình BRT, tích hợp Modbus, cài đặt MicroSD, và giao hàng toàn quốc.

Liên hệ để nhận báo giá ưu đãi và hỗ trợ kỹ thuật 24/7 – Sensors Việt Nam, đại lý phân phối chính thức Calex Electronics UK tại Việt Nam.
