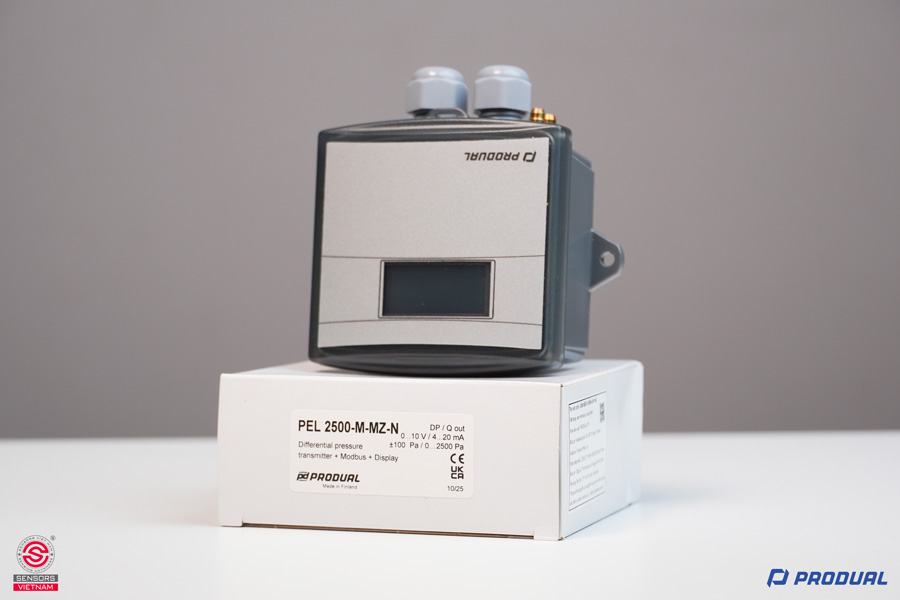

CẢM BIẾN CHÊNH ÁP PEL PEL 2500-M-MZ-N

CẢM BIẾN CHÊNH ÁP PEL 2500-M-MZ-N là dòng cảm biến đo chênh lệch áp suất của hãng PRODUAL/ PHẦN LAN, nổi tiếng về các thiết bị tự động hóa tòa nhà. Đây là dòng sản phẩm chuyên dụng và phổ biến trong các Hệ thống Thông gió và Điều hòa không khí (HVAC) của tòa nhà, trung tâm thương mại và các ứng dụng đòi hỏi độ chính xác cao như phòng sạch. Cảm biến chênh áp gió được sử dụng để đo sự khác biệt áp suất khí tại hai điểm (thường là áp suất dương và áp suất âm), giúp kiểm soát luồng không khí, giám sát tình trạng lọc bẩn, và đảm bảo áp suất dương/âm trong phòng sạch hoặc cầu thang thoát hiểm.

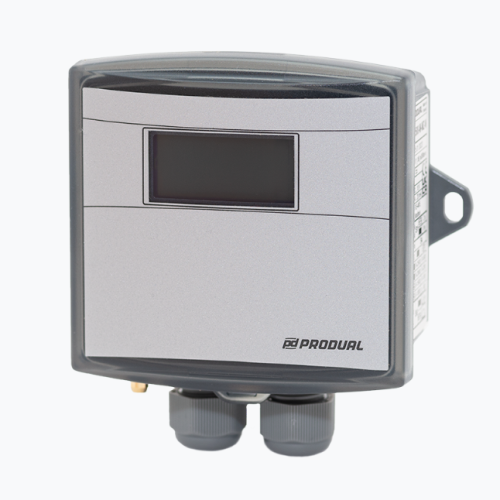

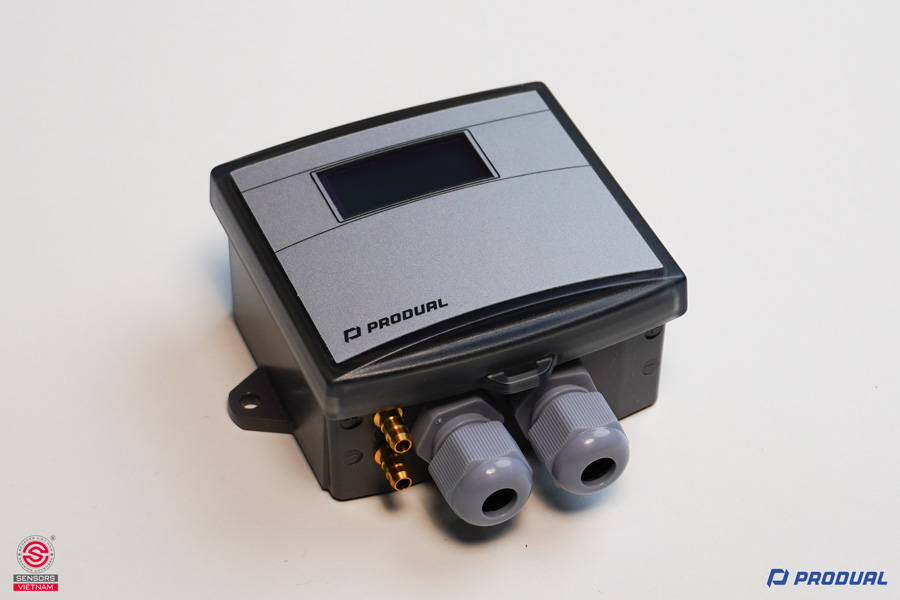

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-M-MZ-N

Cảm biến PEL 2500-M-MZ-N được thiết kế tối ưu cho môi trường công nghiệp và tự động hóa tòa nhà:

Vỏ bảo vệ: Vỏ ngoài chắc chắn, giúp chống bụi và độ ẩm theo tiêu chuẩn IP54, đảm bảo tuổi thọ thiết bị.

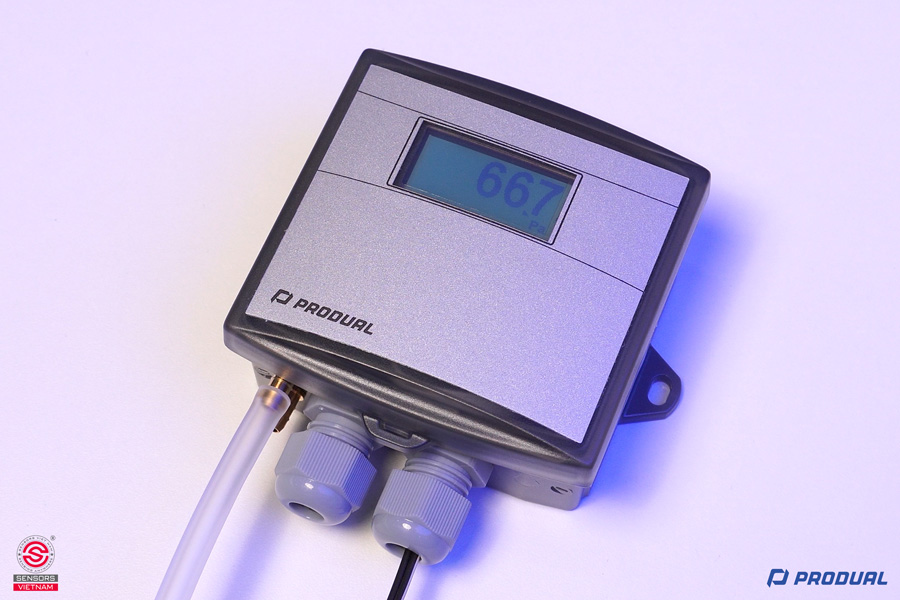

Màn hình hiển thị:Cảm biến có màn hình hiển thị (LCD), giúp người dùng dễ dàng theo dõi giá trị chênh áp đo được trực tiếp tại chỗ.

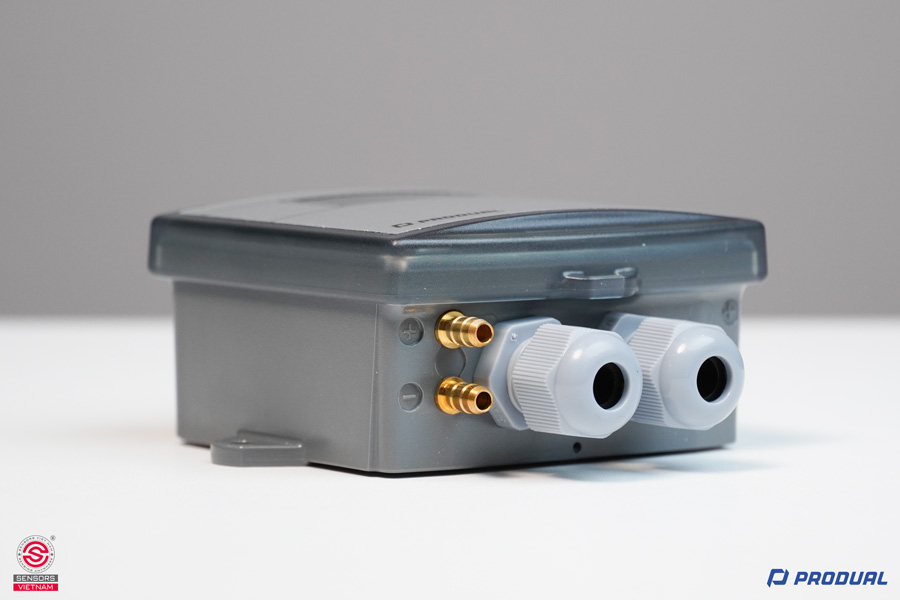

Cổng kết nối áp suất: Thiết bị có hai cổng kết nối ("+" và "-") để gắn ống dẫn khí, đo chênh lệch áp suất giữa hai vị trí.

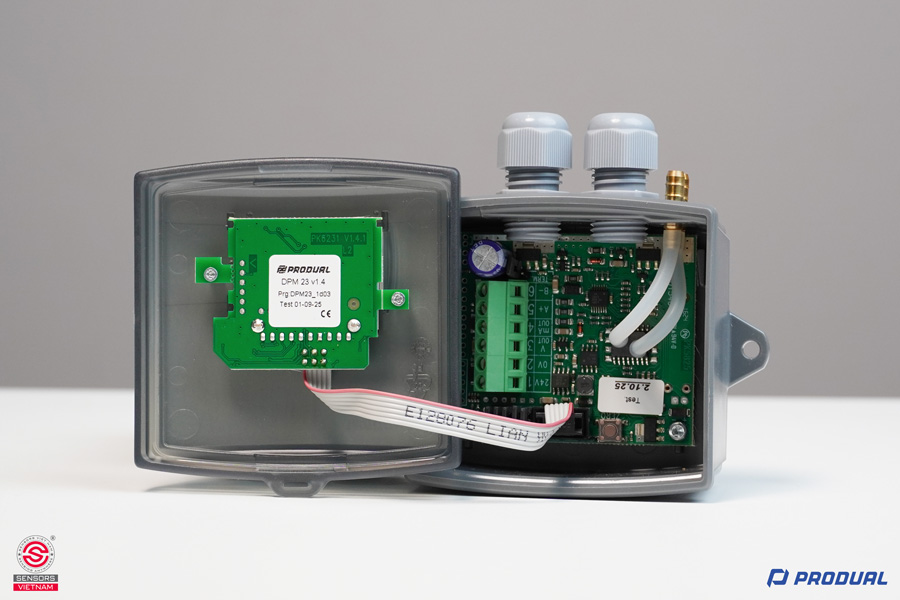

Lựa chọn dải đo: Khả năng tùy chỉnh dải đo thông qua các jumper bên trong, cho phép chuyển đổi linh hoạt giữa nhiều dải đo:

- Dải đo dương: 0-100 Pa, 0-500 Pa, 0-1000 Pa, 0-2500 Pa.

- Dải đo hai chiều: +-50 Pa, +-100 Pa, +-250 Pa, +-500 Pa.

Ngõ ra đa dạng: Cảm biến tích hợp cả ngõ ra Analog (4-20mA, 0-10VDC) và giao tiếp số RS485, cho phép kết nối linh hoạt với nhiều hệ thống điều khiển (PLC, BMS).

Tính năng Auto Zero (AZ) - Tự Hiệu Chuẩn: Đây là tính năng đặc biệt quan trọng, giúp cảm biến tự động loại bỏ sự trôi (drift) của giá trị đo theo thời gian, đảm bảo độ chính xác và ổn định lâu dài cho các ứng dụng nghiêm ngặt như phòng sạch.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-M-MZ-N

Nguyên lý cơ bản của cảm biến chênh áp (Differential Pressure Sensor) là đo sự khác biệt giữa hai áp suất đầu vào, hay còn gọi là đo áp suất vi sai. Cảm biến chênh áp sẽ có hai đường dẫn áp suất vào được đánh dấu (+) và (-). Áp suất lớn sẽ vào phần dương (+) và áp suất nhỏ sẽ vào phần âm (-). Bên trong cảm biến là một lớp màng đặc biệt. Khi áp suất đi vào cảm biến, sự khác biệt áp suất giữa hai cổng sẽ khiến lớp màng này bị biến dạng. Sự biến dạng của lớp màng dẫn tới sự thay đổi của điện áp trên các điện cực cảm biến. Giá trị chênh lệch giữa đầu dương và đầu âm của cảm biến chính là độ chênh áp khí tại hai điểm cần đo. Tín hiệu điện áp thay đổi sẽ được xử lý và chuyển đổi thành dòng điện hoặc tín hiệu số có ngõ ra: 4-20mA, 0-10VDC hoặc Modbus RTU (RS-485) (tùy theo cách mà người dùng đã cài đặt). Quá trình này giúp hệ thống điều khiển có thể giám sát và thực hiện các hành động cần thiết dựa trên độ chênh áp đo được.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-M-MZ-N

Cảm biến chênh áp khí PEL 2500-M-MZ-N từ Produal được trang bị các thông số kỹ thuật ấn tượng, đáp ứng mọi yêu cầu khắt khe:

- Dải đo tùy chỉnh: +-100 Pa, 0...100 Pa, 0...200 Pa, 0...500 Pa, 0...1000 Pa, 0...2000 Pa, 0...2500 Pa tùy chỉnh

- Ngõ ra linh hoạt: Hỗ trợ đồng thời 0-10VDC và 4-20mA (Analog), cùng với giao tiếp RS485 (Digital).

- Loại môi chất đo: Đo chênh áp gió, không khí.

- Nguồn cấp: 24VDC.

- Tính năng nổi bật: Chế độ Tự Hiệu Chuẩn (Auto Zero - AZ), lý tưởng cho phòng sạch.

- Phụ kiện: Bao gồm đầy đủ ống dẫn và đầu nối áp suất.

- Chứng chỉ: CO/CQ đầy đủ.

- Bảo hành: 12 tháng 1 đổi 1 (Mở rộng lên tới 5 năm)

- Xuất xứ: PRODUAL/ PHẦN LAN.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-M-MZ-N

Cảm biến PEL 2500-M-MZ-N là giải pháp đa năng, được sử dụng trong nhiều lĩnh vực:

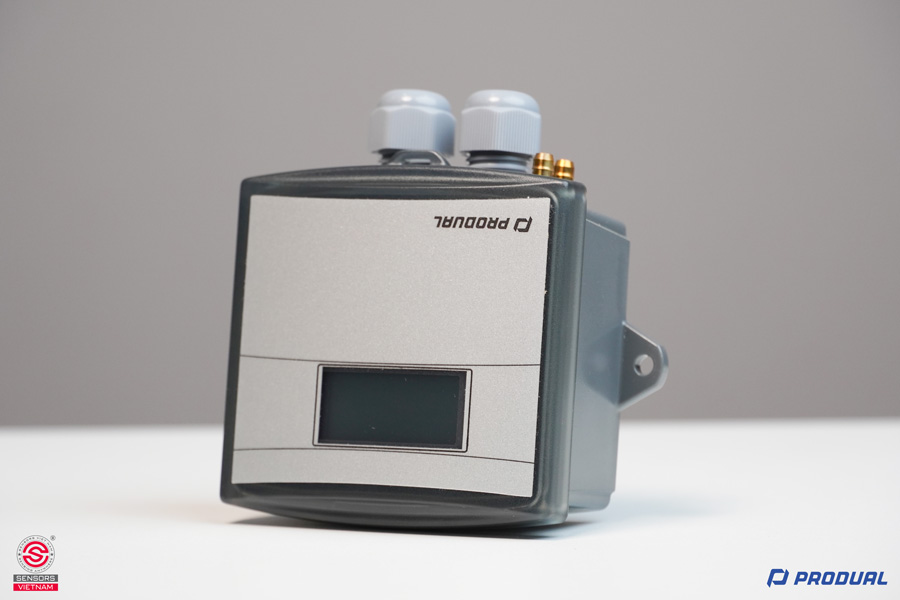

CẢM BIẾN CHÊNH ÁP GIÓ PHÒNG SẠCH

- Dòng cảm biến chuyên dụng cho phòng sạch, phòng bệnh viện, và phòng thí nghiệm.

- Độ chính xác và tính ổn định được đảm bảo nhờ chế độ TỰ HIỆU CHUẨN (AUTO ZERO), giúp giá trị chênh áp không bị lệch theo thời gian, duy trì môi trường áp suất dương/âm hoàn hảo.

CẢM BIẾN CHÊNH ÁP ỐNG GIÓ

- Giám sát sự chênh lệch áp suất trong và ngoài ống gió để điều khiển quạt hút, hệ thống thông gió và điều hòa.

- Sử dụng để báo hiệu lọc bẩn (Filter Clogging), tối ưu hóa hiệu suất hệ thống và tiết kiệm năng lượng.

- Có các dải đo phù hợp với công suất quạt lớn như 0-2500 Pa, 0-7000 Pa hay 0-10000 Pa.

CẢM BIẾN CHÊNH ÁP GIÓ CẦU THANG

- Dùng để báo chênh lệch áp suất trong cầu thang bộ tòa nhà, đảm bảo áp suất dương (thông thường ~ 50 Pa) để ngăn khói xâm nhập trong trường hợp khẩn cấp.

- Các dải đo thường dùng bao gồm: 0-50 Pa, 0-100 Pa.

CẢM BIẾN CHÊNH ÁP GIÓ CHÂN KHÔNG

- Đo áp suất âm (áp suất hút ngược) để tạo áp âm trong buồng kín hoặc các khu vực cần kiểm soát khí thải.

- Bao gồm các dải đo âm như: -50 Pa, -100 Pa, -1000 Pa.

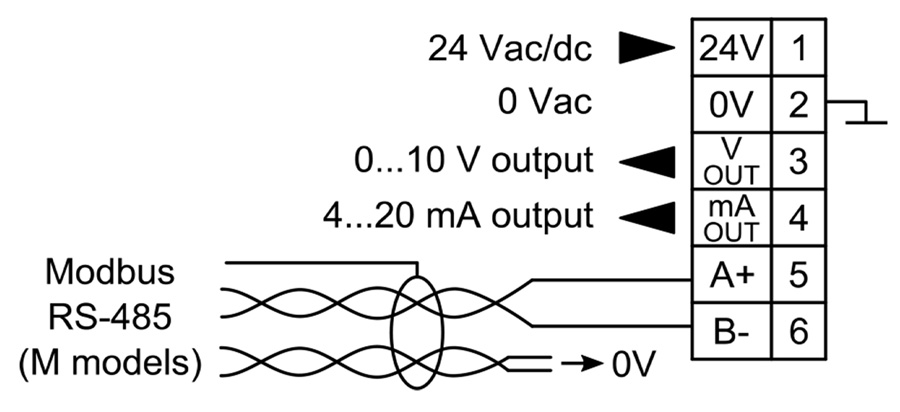

HƯỚNG DẪN ĐẤU NỐI CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-M-MZ-N CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Dòng cảm biến chênh áp PRODUAL PEL 2500-M-MZ-N được thiết kế để dễ dàng tích hợp và cấu hình, đặc biệt cho các kỹ sư và người vận hành hệ thống.

Hướng dẫn Cấp Nguồn

- Cảm biến chênh áp PRODUAL PEL 2500-M-MZ-N sử dụng nguồn điện 24VDC.

- Để cấp nguồn, chúng ta chỉ cần chuẩn bị bộ nguồn 24VDC tương ứng. Dây đỏ (24V) đấu vào cổng 24V, còn dây xanh (0V) đấu vào cổng 0V. Như vậy là hoàn tất phần cấp nguồn.

Model PEL 2500-M-MZ-Ncó màn hình hiển thị, giúp xem được giá trị trực tiếp tại chỗ. Ngoài ra, chúng ta cần sử dụng một trong hai dạng tín hiệu ngõ ra của cảm biến để kết nối với hệ thống điều khiển:

Cách 1: Sử dụng Tín hiệu Analog (4-20mA) với Bộ Điều Khiển

- Sử dụng một bộ điều khiển có khả năng nhận tín hiệu 4-20mA.

- Cấp nguồn cho bộ điều khiển, sau đó đấu dây tín hiệu 4-20mA từ cảm biến vào cổng vào của bộ điều khiển và loop 4-20mA cho tín hiệu này.

- Sau khi đấu dây xong, chúng ta phải cài đặt dải đo cho cảm biến (bằng jumper), sau đó cài đặt ngõ ra 4-20mA và dải scale trên bộ điều khiển tương ứng với dải đo chênh áp đã chọn trên cảm biến.

- Khi cấu hình xong, giá trị hiển thị trên bộ điều khiển sẽ trùng với giá trị đo của cảm biến.

Cách 2: Sử dụng Truyền thông Mobus RTU (RS-485)

- Sử dụng bộ đọc tín hiệu MODBUS của MOXA (hoặc thiết bị chuyển đổi RS485 khác).

- Đấu nối khá đơn giản: Dây RS-485A gắn vào cổng A, còn dây RS485B gắn vào cổng B.

- Sau khi hoàn tất đấu dây, chúng ta cấp nguồn cho cảm biến và cấp nguồn cho bộ Modbus (thường qua cổng USB vào máy tính).

- Cuối cùng chỉ cần mở phần mềm Modbus và thiết lập các thông số cơ bản là có thể đọc được dữ liệu cảm biến theo thời gian thực.
