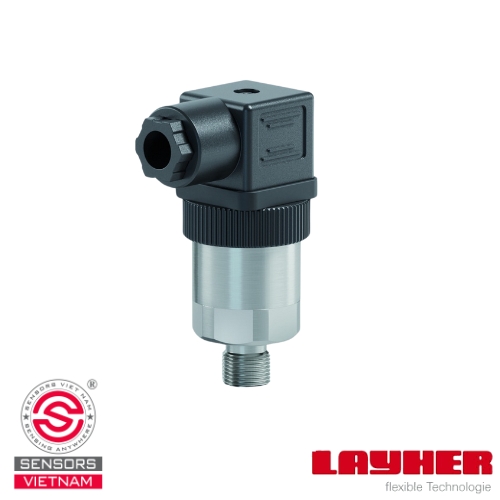

Cảm biến áp suất dải đo 0-25 bar model 820 025 312 của Hãng LAYHER - Germany là dòng cảm biến áp suất chất lượng cao thường được sử dụng rộng rãi trong các nhà máy, khu công nghiệp và trong hệ thống HVAC, tòa nhà.
LAYHER AG là hãng sản xuất cảm biến áp suất hàng đầu thế giới có trụ sở tại ĐỨC. Cảm biến áp suất LAYHER là thiết bị đo áp suất chuyên dùng để điều khiển thiết bị khi có sự thay đổi áp suất trong hệ thống thủy lực, khí nén, công nghiệp.
CẢM BIẾN ÁP SUẤT LÀ GÌ ?
Cảm biến áp suất là thiết bị điện tử dùng để chuyển đổi tín hiệu áp suất sang tín hiệu điện thường được dùng để đo áp suất hoặc các ứng dụng có liên quan đến áp suất.
Cảm biến áp suất hoạt động dựa trên nguyên lý là khi có áp suất đi vào cảm biến thì lớp màng của cảm biến sẽ chứa các cảm biến rất nhỏ để phát hiện được sự thay đổi. Khi có một lực tác động vào thì lớp màng sẽ bị thay đổi theo chiều tương ứng với chiều của lực tác động từ đó xuất ra tín hiệu ngõ ra tương ứng. Các tín hiệu ngõ ra có thể là 4-20mA hoặc 0-10V tương ứng với áp suất ngõ vào.
Dải đo của cảm biến áp suất
Cảm biến áp suất có nhiều dải đo như cảm biến áp suất âm, cảm biến áp suất 1 bar, cảm biến áp suất 1.6 bar, cảm biến áp suất 2.5 bar, cảm biến áp suất 4 bar, cảm biến áp suất 6 bar, cảm biến áp suất 10 bar, cảm biến áp suất 16 bar, cảm biến áp suất 25 bar, cảm biến áp suất 40 bar, cảm biến áp suất 60 bar, cảm biến áp suất 100 bar, cảm biến áp suất 160 bar, cảm biến áp suất 250 bar, cảm biến áp suất 400 bar, cảm biến áp suất 600 bar, cảm biến áp suất 1000 bar, cảm biến áp suất -1 bar.
Cảm biến đo áp suất thường có ngõ ra 4-20mA hoặc 0-10V, một số có thể có 1-5V, 0-5V tùy theo mục đích sử dụng. Ngõ ra của cảm biến áp suất thường có dạng Aanlog hoặc Digital nhưng ngõ ra Analog thường được sử dụng nhiều hơn trong thực tế.
Ngõ ra của cảm biến đo áp suất
Cảm biến áp suất tiêu chuẩn có 4 loại tín hiệu chung: 0-5V, 1-5V, 0-10V, 4-20mA. Chúng ta xem các loại tín hiệu ngõ ra của cảm biến áp suất này.
Cảm biến đo áp suất 0-5V và 1-5V
Cảm biến áp suất có ngõ ra 0-5V, 1-5V khá hiếm bởi các máy hiện đại ngày nay chuyển dần qua dùng tín hiệu dòng 4-20mA và 0-10V. Tại các máy móc cũ trước đây chúng ta thấy cảm biến áp suất có tín hiệu ngõ tra 0-5V khá nhiều do các bo mạch điện tử thường nhận 0-5V.
Cảm biến đo áp suất 0-10V
Tín hiệu 0-10V là tín hiệu khá phổ biến sau tín hiệu 4-20mA. Tuy nhiên, do tín hiệu áp 0-10V và 0-5V bị suy giảm khi truyền đi xa nên ngày nay người ta dần dần chuyển sang dùng tín hiệu 4-20mA.
Cảm biến đo áp suất 4-20 mA
Cảm biến áp suất 4-20 mA gần như được dùng cho tất cả các loại cảm biến áp suất ngày nay bởi tín hiệu 4-20mA không bị suy giảm theo khoảng cách . Trên các dòng cảm biến áp suất độ chính xác cao luôn tích hợp tiêu chuẩn HART vào bên trong cảm biến giúp có thể giao tiếp được với các Handheld – HART để cài đặt mà không cần dùng tới các phím chức năng của cảm biến và thường dùng cho khu vực chống cháy nổ.
Để chọn cảm biến áp suất phù hợp cần phải biết các thông số kỹ thuật và đặc điểm của từng loại cảm biến áp suất. Mong rằng quý khách hàng có thể lựa chọn đúng cảm biến áp suất cần lắp đặt. Khi cấp nguồn 24VDC cho cảm biến ngõ ra sẽ có tín hiệu 4-20mA hoặc 0-10V, khi áp suất tăng lên thì tín hiệu đưa về cũng thay đổi theo tỉ lệ. Cảm biến áp suất thường được sử dụng rộng rãi trong công nghiệp, hệ thống HVAC, hóa chất, xử lý nước thải.
Cảm biến áp suất có 2 dòng phổ biến là cảm biến áp suất có lớp cảm nhận áp suất bằng Ceramic và loại có lớp cảm nhận áp suất bằng Stainless steel thường là SS316L. Dòng cảm biến Ceramic cho các ứng dụng cơ bản như đo nước, chất lòng thông thường nên giá nó sẽ rẻ hơn.
CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN ÁP SUẤT TYP 820
Cảm biến áp suất Typ 820 có thiết kế nhỏ gọn và chắc chắn, phù hợp cho môi trường công nghiệp. Thân cảm biến được làm bằng kim loại chống ăn mòn, phần kết nối quá trình dùng ren G1/4" kèm vòng đệm kín để đảm bảo độ kín khít. Thân có đường kính 34 mm, chiều dài tổng thể 63,5 mm với đầu nối M12x1 hoặc 79 mm với đầu nối PG9.
Thiết kế gồm đai xiết SW27 giúp lắp đặt dễ dàng bằng cờ lê. Cảm biến có hai tùy chọn đầu nối điện: M12x1 (DIN EN 61076-2-101 A) và PG9 (DIN EN 175301-803-A), đều đảm bảo khả năng kết nối chắc chắn, truyền tín hiệu ổn định. Với kết cấu cơ khí bền vững và tuân theo tiêu chuẩn DIN, Typ 820 thích hợp cho các hệ thống đo và điều khiển áp suất của khí, hơi và chất lỏng.
THÔNG SỐ KỸ THUẬT CẢM BIẾN ÁP SUẤT LAYHER 820 025 312:
- Dải đo áp suất 0 đến 25 bar
- Màng cảm biến Ceramic
- Ngõ ra 4-20 mA
- Đầu nối PG9
- Rent 1/4"
- Seal: EPDM
- Tiêu chuẩn kháng nước kháng bụi IP65
- Xuất xứ LAYHER AG/ GERMANY
- Bảo hành 12 tháng 1 đổi 1, chứng chỉ CO/CQ đầy đủ
ỨNG DỤNG CỦA CẢM BIẾN ÁP SUẤT LAYHER 820 025 312
Cảm biến áp suất được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như đo áp suất nước, khí nén, thủy lực, gas, dầu và hơi. Trong các hệ thống máy nén khí, cảm biến áp suất đóng vai trò quan trọng trong việc giới hạn áp suất đầu ra, giúp ngăn ngừa tình trạng quá áp có thể gây hư hỏng hoặc cháy nổ. Ngoài ra, trong các hệ thống điều áp hoặc điều khiển áp suất sau van điều khiển, cảm biến áp suất là thành phần thiết yếu vì nó ảnh hưởng trực tiếp đến áp suất đầu ra của toàn hệ thống. Đặc biệt, trong các bể chứa nước hoặc nguyên vật liệu, cảm biến áp suất còn được sử dụng để đo và giám sát mức chất lỏng, đảm bảo vận hành an toàn và hiệu quả.
MUA CẢM BIẾN ÁP SUẤT LAYHER 820 025 312 TẠI SENSORS VIỆT NAM
Mua cảm biến áp suất LAYHER 820 025 312 tại Sensors Việt Nam, khách hàng sẽ nhận được mức giá tối ưu cùng sản phẩm chính hãng, phù hợp cho các dự án tự động hóa, nhà máy sản xuất, hệ OEM và tích hợp hệ thống. Sản phẩm đảm bảo đầy đủ CO/CQ, bảo hành 12 tháng, hỗ trợ kỹ thuật triển khai thực tế, giúp doanh nghiệp an tâm tối ưu hiệu suất lẫn chi phí lâu dài.
Bên cạnh đó, đội ngũ kỹ thuật của Sensors Việt Nam luôn sẵn sàng hỗ trợ chuyên sâu trong quá trình lựa chọn model, lắp đặt và kiểm tra tín hiệu thực tế, giúp khách hàng yên tâm triển khai mà không gặp rủi ro kỹ thuật. Lựa chọn mua hàng tại Sensors Việt Nam không chỉ đảm bảo hiệu quả vận hành mà còn giúp tối ưu chi phí đầu tư lâu dài cho doanh nghiệp.
