Bộ điều khiển nhiệt độ phòng và chạy quạt 3 cấp tốc độ CH133ARR2 là Bộ điều chỉnh nhiệt và bộ truyền động để điều khiển 2 hoặc 4 cuộn dây quạt ống.
Nó cho phép bạn điều chỉnh nhiệt độ phòng ở cả hệ thống sưởi và làm mát, đồng thời có thể điều khiển một hoặc hai van và điều khiển động cơ cuộn dây quạt tự động + 3 tốc độ.
Cài đặt và vận hành
- Bộ điều chỉnh nhiệt treo tường
- Thiết bị truyền động để gắn tường trên thanh ray DIN 6 mô-đun
- CH133ARR2 được cung cấp bởi bộ truyền động và có khả năng điều khiển hai van và điều khiển động cơ cuộn dây quạt 3 tốc độ hoặc động cơ 0-10V.
- Màn hình lớn hiển thị nhiệt độ đo được, tốc độ của quạt, chương trình hiện tại và mùa đã chọn. Các cài đặt và dữ liệu được lưu trữ trong bộ nhớ cố định giúp lưu giữ chúng ngay cả trong trường hợp mất điện -hoặc hỏng pin (tùy thuộc vào kiểu máy).
- Cáp lưỡng cực, không phân cực kết nối bộ điều nhiệt với mô-đun có chức năng kép là: cấp nguồn cho bộ điều chỉnh nhiệt, bus liên lạc giữa bộ điều nhiệt và mô-đun truyền động.
- Có thể kết nối một bộ điều chỉnh nhiệt với một số bộ truyền động, để điều khiển đồng thời nhiều cuộn dây quạt chỉ bằng hai dây cáp;
- CHỌN MÙA HÈ / MÙA ĐÔNG: Để chuyển từ vận hành mùa đông (hệ thống sưởi ấm) sang vận hành mùa hè (hệ thống làm mát) và ngược lại, nhấn tổ hợp phím 1+2. Thao tác đã chọn được biểu thị trên màn -hình bằng các biểu tượng MÙA ĐÔNG hoặc MÙA HÈ.

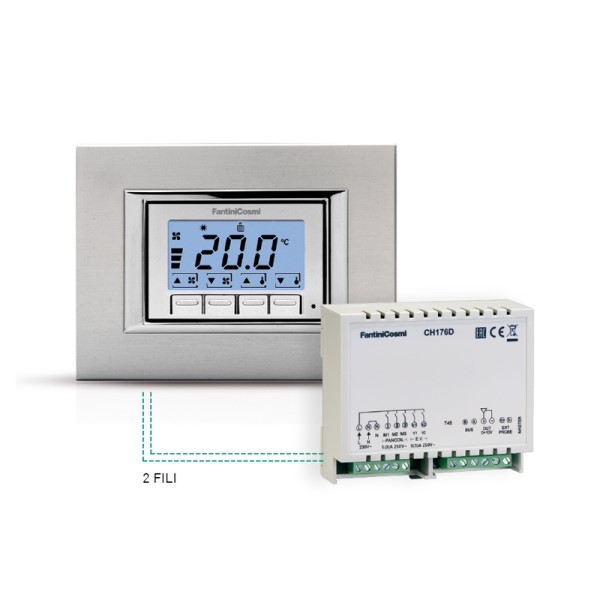

KIT bao gồm: bộ ổn nhiệt và thiết bị truyền động từ xa
- CH133AR2 (bộ ổn nhiệt):
Cấp nguồn qua bộ truyền động từ xa CH176D
Đầu ra BUS độc quyền
Đầu vào phụ trợ cho tiếp điểm không có điện thế
Đầu vào đầu dò NTC 10K
Mức độ bảo vệ IP20
Lưu trữ cài đặt bộ nhớ ổn định
Phạm vi cài đặt nhiệt độ 2°C ÷ 40°C
Nhiệt độ tối đa T45
Giao diện người dùng Màn hình LCD và 4 nút
Kích thước (Rộng x Cao x Sâu) 135 x 83 x 21 mm
- CH176D (thiết bị truyền động từ xa):
Nguồn điện và công suất hấp thụ 230Vac 50Hz – 2VA
Đầu vào BUS A/B Nguồn điện + dữ liệu cho bộ điều chỉnh nhiệt
Đặc điểm đầu ra rơle 5(3)A 250V~
Tiếp điểm chuyển mạch không điện áp sang điện áp lưới
2 đầu ra van ( N-V1 và N-V2)
Tiếp điểm chuyển đổi điện áp lưới 3 đầu ra tiếp điểm động cơ (M1, M2 và M3) Đầu ra
0 … 10V 20 mA – 470Ω
Đầu vào đầu dò NTC 10 KΩ
Kiểu lắp ráp và kích thước Thanh DIN 6 module
Sản phẩm không sản xuất tại Ý
