Bộ chuyển đổi tín hiệu nhiệt độ, bộ chuyển đổi nhiệt độ, bộ chuyển đổi nhiệt độ PT1000, các loại tín hiệu thường được chuyển đổi trong công nghiệp đó là tín hiệu Analog, tín hiệu Relay, tín hiệu Modbus RTU, RS485,… và đặc biệt với tín hiệu Analog thì 4-20ma, 0-10v, 1-5v, 2-10v là 4 trên 10 tín hiệu analog thường dùng nhiều trong nhà máy, khu công nghiệp. 4-20ma là tín hiệu gần như 90% các nhà máy đều sử dụng bởi khả năng vượt trội của mình.
Bộ chuyển đổi tín hiệu cảm biến nhiệt PT100, PT1000, K, J,... cho phép chuyển đổi tín hiệu cảm biến thành các dạng tín hiệu analog hoặc số để giao tiếp với các thiết bị điều khiền như PLC, controller.
Mỗi bộ chuyển đổi tín hiệu lại có những đặc trưng riêng biệt. Ta có thể lấy các ví dụ đơn giản: bộ chuyển đổi tín hiệu analog sang tín hiệu modbus sẽ đưa các tín hiệu 4-20ma, 0-10v về dạng dòng tín hiệu modbus RTU hoặc tín hiệu modbus RS485 hay bộ chuyển đổi tín hiệu cảm biến nhiệt độ Pt100 dùng để đưa các tín hiệu nhiệt độ pt100 thành các tín hiệu 4-20ma 0-10v hoặc tín hiệu relay,…
Một số bộ chuyển đổi tín hiệu thường được sử dụng như:
Đầu vào: cảm biến nhiệt độ PT100, PT1000, can nhiệt : K, R, S, B … qua bộ chuyển đổi tín hiệu thành tín hiệu đầu ra chuẩn 4-20mA
Đầu vào là tín hiệu analog 0-10V qua bộ chuyển đổi tín hiệu thành tín hiệu đầu ra 4-20mA hoặc 0-20mA
Đầu vào tín hiệu analog 0-20mA qua thiết bị chuyển đổi tín hiệu thành tín hiệu đầu ra là 4-20mA hoặc 0-10V
Đầu vào: tín hiệu xung qua thiết bị chuyển đổi tín hiệu được chuyển thành tín hiệu đầu ra là 4-20mA, 0 -20mA, 0-10V …
Đầu vào là tín hiệu xung qua thiết bị chuyển đổi tín hiệu được chuyển thành tín hiệu đầu ra là một tín hiệu xung tần số khác
Ngoài ra còn có những bộ chuyển đổi tín hiệu từ chuẩn này sang chuẩn khác như: Bộ chuyển đổi RS232/485/422 sang Ethernet, Bộ chuyển đổi RS232/485/422 ...
Bộ chuyển đổi tín hiệu 4-20mA sang 0-10V hay sang 0-5V được sử dụng phổ biến nhất do các tín hiệu truyền về theo chuẩn 4-20mA. Trong khi các PLC phần lớn của Siemens lại tích hợp 0-10V ngay trên mail board. Với các ứng dụng sử dụng 1 đến 2 tín hiệu đầu vào thì dùng bộ chuyển đổi sẽ mang tới lợi ích tối ưu hơn so với việc dùng card mở rộng của PLC.
Bộ chuyển đổi tín hiệu nhiệt độ từ can nhiệt sang 4-20mA thường gồm các loại sau:
- Chuyển đổi tín hiệu nhiệt độ PT100 sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ PT1000 sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ RTD sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ K sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ J sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ S sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ R sang 4-20 mA

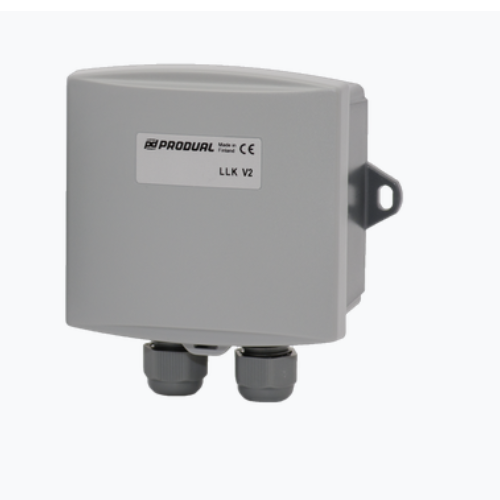

Thông số kỹ thuật của bộ chuyển đổi tín hiệu nhiệt độ:
- Ngõ vào PT1000
- Dải đo nhiệt độ:0...50 °C, 0...100 °C, -50...50 °C, -50...150 °C
- Ngõ ra Analog 4-20 mA
- Hãng sản xuất Produal/ Phần Lan
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
