Bộ cách ly tín hiệu 4-20mA , bộ cách ly tín hiệu 0-10VDC, bộ chuyển đổi và cách lý tín hiệu ISO 10 của hãng PRODUAL - Phần Lan là các thiết bị được sử dụng để cách ly và chuyển đổi tín hiệu analog từ một nguồn tới một thiết bị hoặc hệ thống khác để đảm bảo tín hiệu được cách lý và truyền thông số đầy đủ về thiết bị nhận tín hiệu.
Bộ chuyển đổi cách ly tín hiệu 4-20mA | 0-5V | 0-10V 2 ngõ ra ( Isolate ) tích hợp tính đa năng tín hiệu ngõ vào và tín hiệu ngõ ra. Chuyển đổi đa năng tín hiệu dòng điện và điện áp tích hợp 2 ngõ ra 4 - 20mA, 0 - 5V, 0 - 10V. Ngoài chuyển đổi tín hiệu thì thiết bị này còn có khả năng cách ly chống nhiễu giữa tín hiệu đầu vào, tín hiệu đầu ra và nguồn giúp cho tín hiệu sau khi chuyển đổi ổn định hơn. Chống nhiễu và chống cháy nổ cho các thiết bị điều khiển, PLC, DSC.
Thiết bị cách ly tín hiệu là loại thiết bị cách ly tín hiệu được sử dụng phổ biến trong các ứng dụng công nghiệp. Tín hiệu 4-20mA là một dạng tín hiệu analog dòng điện. Trong đó giá trị 4mA thường đại diện cho giá trị tối thiểu và giá trị 20mA đại diện cho giá trị tối đa.
Tín hiệu 4-20mA nhận tín hiệu từ nguồn gốc và cách ly điện trở và nhiễu giữa nguồn gốc và thiết bị hoặc hệ thống nhận. Cũng có thể cung cấp cách ly galvanic giữa các mạch đầu vào và đầu ra. Tín hiệu 4-20mA thường được sử dụng để truyền tín hiệu từ các cảm biến, máy đo và các thiết bị đo lường khác tới các bộ điều khiển hoặc hệ thống giám sát.
Bộ cách ly tín hiệu 4-20mA và 0-10VDC đều cung cấp sự cách ly an toàn giữa các mạch và giúp tránh tác động của nhiễu điện từ và nhiễu nhiệt. Cả 2 đều đảm bảo truyền tín hiệu chính xác và ổn định từ nguồn gốc tới thiết bị hoặc hệ thống nhận. Việc sử dụng bộ cách ly tín hiệu có rất nhiều ưu điểm giúp tăng tính tin cậy. Và hiệu suất của các hệ thống điều khiển và giám sát trong các ứng dụng công nghiệp.
Bộ cách ly và chuyển đổi tín hiệu trong các dây chuyền sản xuất khi cần truyền tín hiệu 4…20mA, 0…10V về trung tâm điều khiển việc nhiễu tín hiệu do môi trường truyền đi có sóng hài gây ra làm nhiễu tín hiệu truyền. Khi tín hiệu khi truyền qua môi trường này sẽ không bình thường và có thể là sai lệch tín hiệu dẫn tới việc điều khiển giám sát không hiệu quả. Hoặc là xảy ra nhiễu tín hiệu ở các thiết bị đầu vào hay cảm biến cũng có thể ảnh hưởng nghiêm trọng đến thệ thống xử lý trung tâm. Nhận thấy sự ảnh hưởng nghiêm trọng này các bộ cách ly tín hiệu ra đời để giải quyết các vấn đề này.
Cách thức hoạt động của các bộ cách ly tín hiệu là tạo ra các vùng ngăn cách riêng biệt giữa tín hiệu đầu vào, tín hiệu nguồn điện và tín hiệu đầu ra với trung tâm xử lý. Và việc này cũng không làm giảm đi tín hiệu hiện có. Các tín hiệu luôn được đảm bảo tỉ lệ 1:1 và luôn sạch không bị xen lẫn của các dạng sóng hài gây ra.

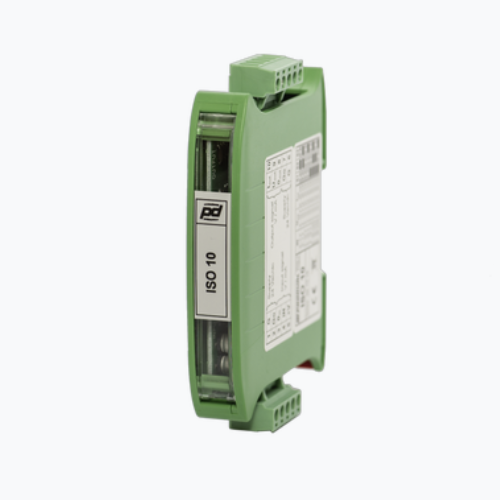

Bộ chuyển đổi và cách ly tín hiệu ISO 10:
- Nguồn điện 24 Vac/dc, < 2 VA
- Điện áp đầu vào 0...1 Vdc / 0...10 Vdc / 2...10 Vdc
- Điện áp đầu ra 0...10 Vdc, 2 mA / 2...10 Vdc, 2 mA
- Dòng điện đầu ra 0...20 mA, 500 Ω / 4...20 mA, 500 Ω
- Cấp bảo vệ IP IP20
- Nhiệt độ môi trường 0...50 °C
- Kích thước sản phẩm 12,5 x 90 x 112 mm
- Lắp cho thanh ray DIN 35 mm
- Xuất xứ Produal/Phần Lan
- Chứng chỉ CO/CQ
- Bảo hành 12-24 tháng
